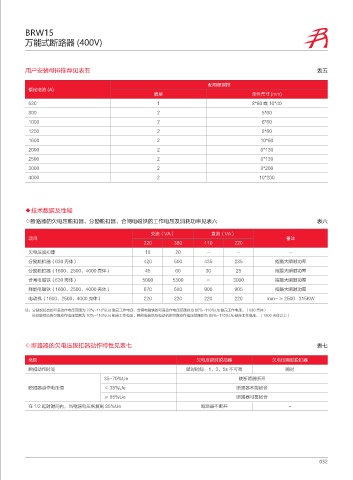

BRW15
万能式断路器 (400V)

用户安装母排推荐见表五 表五

配电柜铜排
额定电流 (A)
数量 单件尺寸 (mm)
630 1 8*60 或 10*40
800 2 5*60
1000 2 6*60
1250 2 8*60
1600 2 10*60
2000 2 6*130
2500 2 8*130
3000 2 8*200
4000 2 10*200

◆技术数据及性能
◇断路器的欠电压脱扣器、分励脱扣器、合闸电磁铁的工作电压及消耗功率见表六 表六

交流（VA） 直流（VA）
项目 备注
220 380 110 220
欠电压脱扣器 18 20 － － -
分励脱扣器（630 壳体） 420 500 435 285 指最大瞬时功率
分励脱扣器（1600、2500、4000 壳体） 45 60 30 25 指最大瞬时功率
合闸电磁铁（630 壳体） 5000 5300 － 3000 指最大瞬时功率
释能电磁铁（1600、2500、4000 壳体） 670 680 900 905 指最大瞬时功率
电动机（1600、2500、4000 壳体） 220 220 220 220 Inm~ ≥ 2500 315KW

注：分励脱扣器的可靠动作电压范围为 70%~110%Us 额定工作电压，合闸电磁铁的可靠动作电压范围则为 85%~110%Us 额定工作电压。（630 壳体）
分励脱扣器的可靠动作电压范围为 70%~110%Us 额定工作电压，释能电磁铁及电动机的可靠动作电压范围则为 85%~110%Us 额定工作电压。（1600 壳体以上）

◇断路器的欠电压脱扣器动作特性见表七 表七

类别 欠电压延时脱扣器 欠电压瞬时脱扣器
脱扣动作时间 延时时间：1、3、5s 不可调 瞬时
35~70%Ue 使断路器断开
脱扣器动作电压值 ＜ 35%Ue 断路器不能闭合
≥ 85%Ue 断路器可靠闭合
在 1/2 延时时间内，当电源电压恢复到 85%Ue 断路器不断开 －
