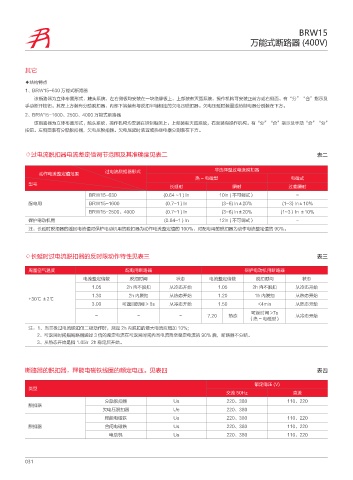

BRW15
万能式断路器 (400V)

其它

◆结构特点
1、BRW15-630 万能式断路器
该断路器为立体布置形式，触头系统、左右侧板均安装在一块绝缘板上，上部装有灭弧系统，操作机构可安装正前方或右侧面。有“分”“合”指示及
手动断开按钮。其左上方装有分励脱扣器，内部下端装有与脱扣半轴相连的欠电压脱扣器。欠电压延时装置或热继电器分别装在下方。
2、BRW15-1600、2500、4000 万能式断路器
该断路器为立体布置形式，触头系统、操作机构均安装在铁制框架上。上部装有灭弧系统，右面装有操作机构。有“分”“合”指示及手动“合”“分”
按钮。左侧面装有分励脱扣器，欠电压脱扣器。欠电压延时装置或热继电器分别装在下方。

◇过电流脱扣器电流整定值调节范围及其准确度见表二 表二

动作电流整定值范围 过电流脱扣器形式 非选择型过电流脱扣器
热 - 电磁型 电磁式
型号
长延时 瞬时 过载瞬时
BRW15-630 (0.64 ~1 ) In 10ln ( 不可调式） -
配电用 BRW15-1600 (0.7~1 ) In (3~6) ln±20% (1~3) In±10%
BRW15-2500、4000 (0.7~1 ) In (3~6) ln±20% (1~3）In ±10%
保护电动机用 (0.64~1 ) In 12ln ( 不可调式） -
注：长延时脱扣器的返回电流值对保护电动机用的脱扣器为动作电流整定值的 100%，对配电用的脱扣器为动作电流整定值的 90%。

◇长延时过电流脱扣器的反时限动作特性见表三 表三

周围空气温度 配电用断路器 保护电动机用断路器
电流整定倍数 脱扣时间 状态 电流整定倍数 脱扣时间 状态
1.05 2h 内不脱扣 从冷态开始 1.05 2h 内不脱扣 从冷态开始
1.30 2h 内脱扣 从热态开始 1.20 1h 内脱扣 从热态开始
+30℃ ±2℃
3.00 可返回时间 > 8s 从冷态开始 1.50 <4min 从热态开始
可返时间 >7s
- - - 7.20 热态 从冷态开始
（热 - 电磁型）
注：1、当三极过电流脱扣仅二极动作时，规定 2h 内脱扣的最大电流应增加 10%;
2、可返回时间指断路器通过 3 倍的整定电流在可返回时间内当电流降至整定电流的 90% 后，断路器不分断。
3、从热态开始是指 1.05lr 2h 稳定后开始。

断路器的脱扣器，释能电磁铁线圈的额定电压。见表四 表四

额定电压 (V)
类型
交流 50Hz 直流
分励脱扣器 Us 220、380 110、220
脱扣器
欠电压脱扣器 Ue 220、380
释能电磁铁 Us 220、380 110、220
脱扣器 合闸电磁铁 Us 220、380 110、220
电动机 Us 220、380 110、220
