BRW45
万能式断路器 (400V)

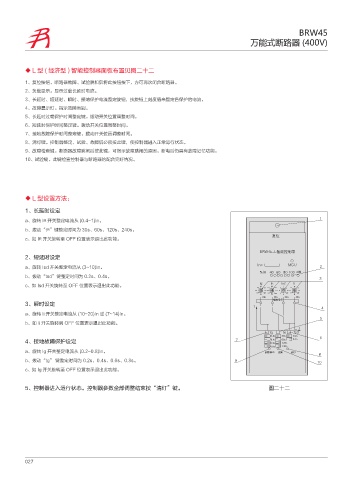

◆ L 型 ( 经济型 ) 智能控制器面板布置见图二十二
1、复位按钮。断路器故障、试验脱扣后将此按钮按下，方可再次闭合断路器。
2、负载显示。显示过载长延时电流。
3、长延时、短延时、瞬时、接地保护电流整定旋钮，按旋钮上刻度值来整定各保护的电流。
4、故障显示灯。指示故障类别。
5、长延时过载保护时间整定键。拨动开关位置调整时间。
6、短延时保护时间整定键。拨动开关位置调整时间。
7、接地故障保护时间整定键。拨动开关位置调整时间。
8、清灯键。控制器整定、试验、故障后必须按此键，使控制器进入正常运行状态。
9、故障检查键。断路器故障跳闸后按此键，可指示故障跳闸的原因。断电后仍具有故障记忆功能。
10、试验键。此键检查控制器与断路器的配合完好情况。
◆ L 型设置方法：
1、长延时设定
a、旋转 IR 开关整定电流从 (0.4~1)In。
b、拨动“tR”键整定时间为 30s、60s、120s、240s。
ูѹ
c、如 IR 开关旋转至 OFF 位置表示退出此功能。
#38 -ᮦ㘩ᣓݢஔ
2、短延时设定
*O .$6
a、旋转 Isd 开关整定电流从 (3~10)In。
*3 䓳䒩
b、拨动“tsd”键整定时间为 0.2s、0.4s。
c、如 Isd 开关旋转至 OFF 位置表示退出此功能。 *H *3 *TE *J
0'' 0'' 0'' 0''
9*O 9*O 9*O 9*O
ᩱ䯈᭪
3、瞬时设定 U
a、旋转 Ii 开关整定电流从 (10~20)In 或 (7~14)In。
b、如 Ii 开关旋转到 OFF 位置表示退出此功能。
*
UH U3 UTE
T T T
T
4、接地故障保护设定 T T T
T
T T
a、旋转 Ig 开关整定电流从 (0.2~0.8)In。 ᩱ䯈ᷬᴑ 䄁侸 ⌱▛
b、拨动“tg” 键整定时间为 0.2s、0.4s、0.6s、0.8s。
c、如 Ig 开关旋转至 OFF 位置表示退出此功能。
5、控制器进入运行状态。控制器参数全部调整结束按“清灯”键。 图二十二
