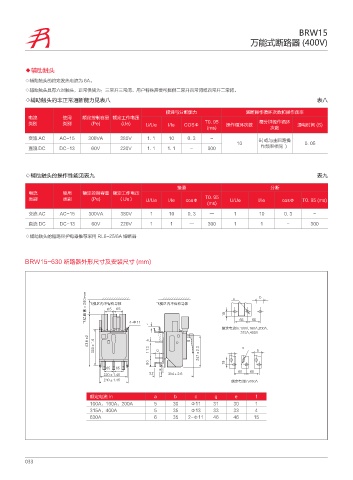

BRW15
万能式断路器 (400V)

◆辅助触头
◇辅助触头的约定发热电流为 6A。
◇辅助触头具有六对触头，正常供货为：三常开三常闭、用户特殊需要可提供二常开四常闭或四常开二常闭。
◇辅助触头的非正常通断能力见表八 表八

接通与分断能力 通断操作循环次数和操作频率
电流 使用 额定控制容量 额定工作电压
类别 类别 (Pe) (Ue) U/Ue I/Ie COSΦ T0. 95 操作循环次数 每分钟操作循环 通电时间 (S)
(ms) 次数
交流 AC AC-15 300VA 380V 1. 1 10 0. 3 - 6( 或与主回路操
10 0. 05
直流 DC DC-13 60V 220V 1. 1 1. 1 - 300 作频率相同 ）

◇辅助触头的操作性能见表九 表九

接通 分断
电流 使用 额定控制容量 额定工作电压
类别 类别 (Pe) （Ue） U/Ue I/Ie cosΦ T0. 95 U/Ue I/Ie cosΦ T0. 95 (ms)
(ms)
交流 AC AC-15 300VA 380V 1 10 0. 3 — 1 10 0. 3 -

直流 DC DC-13 60V 220V 1 1 — 300 1 1 - 300
◇辅助触头的短路保护电器推荐采用 RL6-25/6A 熔断器

BRW15-630 断路器外形尺寸及安装尺寸 (mm)

飞弧距离＞280m m 飞弧区内不得有导体 飞弧区内不得有导体 18 c b

65
65
4- 11
Ф
f 65 65
额定电流In:100A,160A,200A,
315A,400A
438± 2 300±1.6 a 113 g c b

80 247±2.3 18
65 65
e 65 65
220±1.45 32 304±2.6
240±1.45 额定电流In:630A

额定电流 In a b c g e f
100A、160A、200A 5 30 Φ11 31 30 1
315A、400A 5 35 Φ13 33 33 4
630A 6 35 2-Φ11 46 46 15

033
