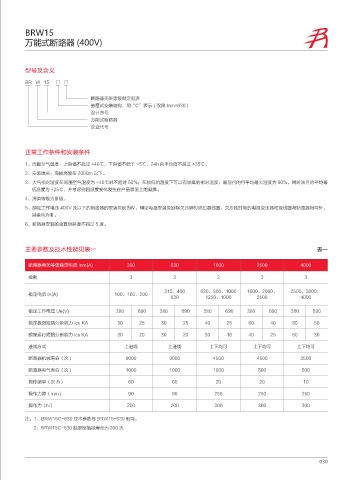

BRW15
万能式断路器 (400V)

型号及含义

BR W 15 □ □

断路器壳架等级额定电流
抽屉式安装结构，用“C”表示（仅限 Inm=630）
设计序号
万能式断路器
企业代号

正常工作条件和安装条件

1、周围空气温度：上限值不超过 +40℃，下限值不低于 -5℃，24h 内平均值不超过 +35℃。
2、安装地点：海拔高度在 2000m 以下。
3、大气相对湿度在周围空气温度为 +40℃时不超过 50%；在较低的温度下可以有较高的相对湿度；最湿月的月平均最大湿度为 90%。同时该月的平均最
低温度为 +25℃，并考虑到因温度变化发生在产品表面上的凝露。
4、污染等级为Ⅲ级。
5、额定工作电压 400V 及以下的断路器的安装类别为Ⅳ，辅助电路安装类别除欠压瞬时脱扣器线圈，欠压延时用的电源变压器初级线圈与断路器相同外，
其余均为Ⅲ。
6、断路器安装的垂直倾斜度不超过 5 度。

主要参数及技术性能见表一 表一

断路器壳架等级额定电流 Inm(A) 200 630 1600 2500 4000

极数 3 3 3 3 3

315、400 630、800、1000 1600、2000、 2500、3000、
额定电流 In(A) 100、160、200
630 1250、1600 2500 4000
额定工作电压 Ue(V) 380 690 380 690 380 690 380 690 380 690
额定极限短路分断能力 Icu KA 30 25 30 25 40 25 60 40 80 50

额定运行短路分断能力 Ics KA 30 20 30 20 30 16 40 25 50 30
进线方式 上进线 上进线 上下均可 上下均可 上下均可

断路器机械寿命（次） 9000 9000 4500 4500 3500
断路器电气寿命（次） 1000 1000 1000 500 500

操作频率（次 /h） 60 60 20 20 10
操作力臂（mm） 90 90 250 250 250

操作力（N） 200 200 300 300 300

注：1、BRW15C-630 技术参数与 BRW15-630 相同。
2、BRW15C-630 抽屉座插接寿命为 200 次
