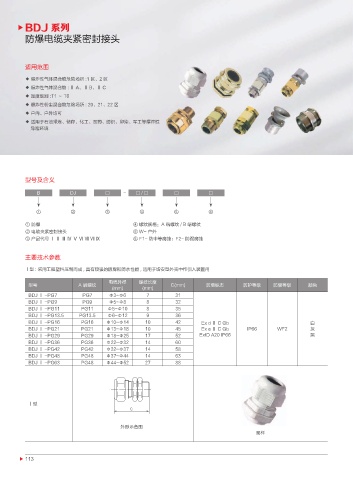

BDJ 系列
防爆电缆夹紧密封接头

适用范围

◆ 爆炸性气体混合物危险场所 :1 区、2 区
◆ 爆炸性气体混合物 : Ⅱ A、Ⅱ B、Ⅱ C
◆ 温度级别 :T1 ～ T6
◆ 爆炸性粉尘混合物危险场所 : 20、21、22 区
◆ 户内、户外均可
◆ 适用于石油采炼、储存、化工、医药、纺织、印染、军工等爆炸性
危险环境

型号及含义

B DJ □ - □/□ □ □

① ② ③ ④ ⑤ ⑥
① 防爆 ④ 螺纹规格：A 端螺纹 / B 端螺纹
② 电缆夹紧密封接头 ⑤ W- 户外
③ 产品代号 Ⅰ Ⅱ Ⅲ Ⅳ Ⅴ Ⅵ Ⅶ Ⅷ Ⅸ ⑥ F1- 防中等腐蚀；F2- 防强腐蚀

主要技术参数
Ⅰ型 : 采用工程塑料压制而成 , 具有较强的防腐和防水性能 , 适用于增安型外壳中作引入装置用

电缆外径 螺纹长度
型号 A 端螺纹 C(mm) 防爆标志 防护等级 防腐等级 颜色
(mm) (mm)
BDJ Ⅰ -PG7 PG7 Φ3~Φ6 7 31
BDJ Ⅰ -PG9 PG9 Φ5~Φ8 8 32
BDJ Ⅰ -PG11 PG11 Φ5~Φ10 8 35
BDJ Ⅰ -PG13.5 PG13.5 Φ6~Φ12 9 36
BDJ Ⅰ -PG16 PG16 Φ10~Φ14 10 42 Ex d Ⅱ C Gb 白
BDJ Ⅰ -PG21 PG21 Φ13~Φ18 10 45 Ex e Ⅱ C Gb IP66 WF2 灰
BDJ Ⅰ -PG29 PG29 Φ18~Φ25 17 52 ExtD A20 IP66 黑
BDJ Ⅰ -PG36 PG36 Φ22~Φ32 14 60
BDJ Ⅰ -PG42 PG42 Φ32~Φ37 14 58
BDJ Ⅰ -PG48 PG48 Φ37~Φ44 14 63
BDJ Ⅰ -PG63 PG48 Φ44~Φ52 27 88

Ⅰ型
$

โᒎ⹦ᘻప
图样
