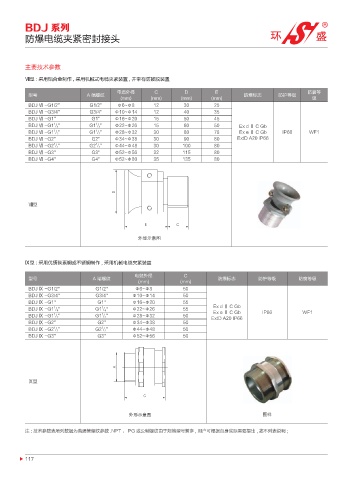

BDJ 系列
防爆电缆夹紧密封接头

主要技术参数

Ⅷ型 : 采用铝合金制作 , 采用机械式电缆夹紧装置 , 并带有防拔脱装置

电缆外径 C D E 防腐等
型号 A 端螺纹 防爆标志 防护等级
(mm) (mm) (mm) (mm) 级
BDJ Ⅷ -G1/2'' G1/2'' Φ6~Φ8 12 30 25
BDJ Ⅷ -G3/4'' G3/4'' Φ10~Φ14 12 40 35
BDJ Ⅷ -G1'' G1'' Φ16~Φ20 15 50 45
1
1
BDJ Ⅷ -G1 / 4 '' G1 / 4 '' Φ22~Φ26 15 60 50 Ex d Ⅱ C Gb
1
1
BDJ Ⅷ -G1 / 2 '' G1 / 2 '' Φ28~Φ32 30 80 78 Ex e Ⅱ C Gb IP66 WF1
BDJ Ⅷ -G2'' G2'' Φ34~Φ38 30 90 80 ExtD A20 IP66
1
1
BDJ Ⅷ -G2 / 2 '' G2 / 2 '' Φ44~Φ48 30 100 80
BDJ Ⅷ -G3'' G3'' Φ52~Φ56 32 115 80
BDJ Ⅷ -G4'' G4'' Φ52~Φ80 35 135 80

%
Ⅷ型

& $

โᒎ⹦ᘻప

Ⅸ型 : 采用优质碳素钢或不锈钢制作 , 采用机械电缆夹紧装置

电缆外径 C
型号 A 端螺纹 防爆标志 防护等级 防腐等级
(mm) (mm)
BDJ Ⅸ -G1/2'' G1/2'' Φ6~Φ8 50
BDJ Ⅸ -G3/4'' G3/4'' Φ10~Φ14 50
BDJ Ⅸ -G1'' G1'' Φ16~Φ20 55
1
1
BDJ Ⅸ -G1 / 4 '' G1 / 4 '' Φ22~Φ26 55 Ex d Ⅱ C Gb IP66 WF1
Ex e Ⅱ C Gb
1
1
BDJ Ⅸ -G1 / 2 '' G1 / 2 '' Φ28~Φ32 50
ExtD A20 IP66
BDJ Ⅸ -G2'' G2'' Φ34~Φ38 50
1
1
BDJ Ⅸ -G2 / 2 '' G2 / 2 '' Φ44~Φ48 50
BDJ Ⅸ -G3'' G3'' Φ52~Φ56 50
"

Ⅸ型

$

โᒎ⹦ᘻప 图样

注 : 技术参数表所列数据为普通管螺纹参数 .NPT ﹑ PG 或公制螺纹由于规格型号繁多 , 用户可根据自身实际需要提出 , 故不列表说明 ;

117
