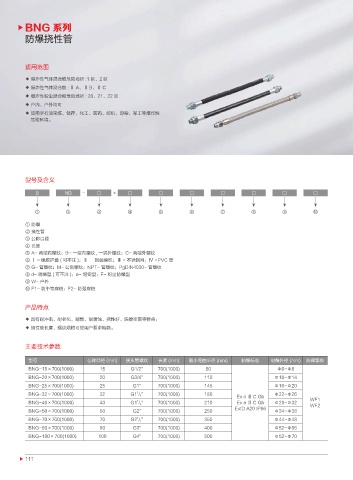

Page 122 - 辽宁环盛电器有限公司

BNG 系列
防爆挠性管

适用范围

◆ 爆炸性气体混合物危险场所 :1 区、2 区
◆ 爆炸性气体混合物 : Ⅱ A、Ⅱ B、Ⅱ C
◆ 爆炸性粉尘混合物危险场所 : 20、21、22 区
◆ 户内、户外均可
◆ 适用于石油采炼、储存、化工、医药、纺织、印染、军工等爆炸性
危险环境。

型号及含义

B NG - □ × □ □ □ □ □ □ □

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩
① 防爆
② 挠性管
③ 公称口径
④ 长度
⑤ A- 两端内螺纹；B- 一端内螺纹 , 一端外螺纹；C- 两端外螺纹
⑥ Ⅰ - 橡胶护套 ( 可不注 )；Ⅱ – 钢丝编织；Ⅲ - 不锈钢网；Ⅳ -PVC 管
⑦ G- 管螺纹；M- 公制螺纹；NPT- 管螺纹；PgDIN4030- 管螺纹
⑧ d- 隔爆型 ( 可不注 )；e- 增安型；F- 粉尘防爆型
⑨ W- 户外
⑩ F1- 防中等腐蚀；F2- 防强腐蚀

产品特点

◆ 具有耐冲击、耐老化、耐燃、耐腐蚀、挠性好、连接牢固等特点；
◆ 挠性管长度、螺纹规格可按用户要求特制。

主要技术参数

型号 公称口径 (mm) 接头管螺纹 长度 (mm) 最小弯曲半径 (mm) 防爆标志 电缆外径 (mm) 防腐等级
BNG-15×700(1000) 15 G1/2'' 700(1000) 80 Φ6~Φ8
BNG-20×700(1000) 20 G3/4'' 700(1000) 110 Φ10~Φ14
BNG-25×700(1000) 25 G1'' 700(1000) 145 Φ16~Φ20
1
BNG-32×700(1000) 32 G1 / 4 '' 700(1000) 180 Φ22~Φ26
Ex d Ⅱ C Gb
BNG-40×700(1000) 40 G1 / 2 '' 700(1000) 210 Ex e Ⅱ C Gb Φ28~Φ32 WF1
1
WF2
ExtD A20 IP66
BNG-50×700(1000) 50 G2'' 700(1000) 250 Φ34~Φ38
1
BNG-70×700(1000) 70 G2 / 2 '' 700(1000) 350 Φ44~Φ48
BNG-80×700(1000) 80 G3'' 700(1000) 400 Φ52~Φ56
BNG-100×700(1000) 100 G4'' 700(1000) 500 Φ52~Φ70

111
