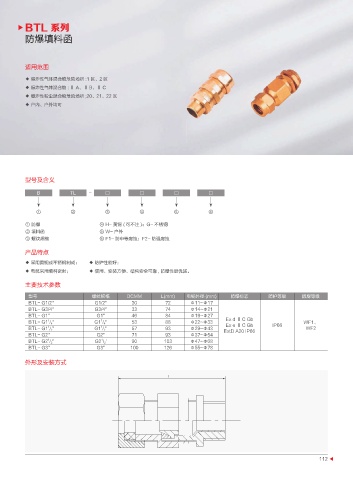

Page 123 - 辽宁环盛电器有限公司

BTL 系列
防爆填料函

适用范围

◆ 爆炸性气体混合物危险场所 :1 区、2 区
◆ 爆炸性气体混合物 : Ⅱ A、Ⅱ B、Ⅱ C
◆ 爆炸性粉尘混合物危险场所 ;20、21、22 区
◆ 户内、户外均可

型号及含义

B TL - □ □ □ □

① ② ③ ④ ⑤ ⑥

① 防爆 ④ H- 黄铜 ( 可不注 )；G- 不锈钢
② 填料函 ⑤ W- 户外
③ 螺纹规格 ⑥ F1- 防中等腐蚀；F2- 防强腐蚀
产品特点

◆ 采用黄铜或不锈钢制成； ◆ 防护性能好；
◆ 电缆采用填料密封； ◆ 使用、安装方便、结构安全可靠 , 防爆性能优越。

主要技术参数

型号 螺纹规格 DCMM L(mm) 电缆外径 (mm) 防爆标志 防护等级 防腐等级
BTL- G1/2'' G1/2'' 30 72 Φ11~Φ17
BTL- G3/4'' G3/4'' 33 74 Φ14~Φ21
BTL- G1'' G1'' 46 84 Φ19~Φ27
1
1
BTL- G1 / 4 '' G1 / 4 '' 53 88 Φ22~Φ33 Ex d Ⅱ C Gb IP66 WF1、
Ex e Ⅱ C Gb
1
1
BTL- G1 / 2 '' G1 / 2 '' 57 93 Φ29~Φ43 ExtD A20 IP66 WF2
BTL- G2'' G2'' 71 93 Φ37~Φ54
1
1
BTL- G2 / 2 '' G2 / 2 ' 90 103 Φ47~Φ68
BTL- G3'' G3'' 100 126 Φ55~Φ78
外形及安装方式
-

112
