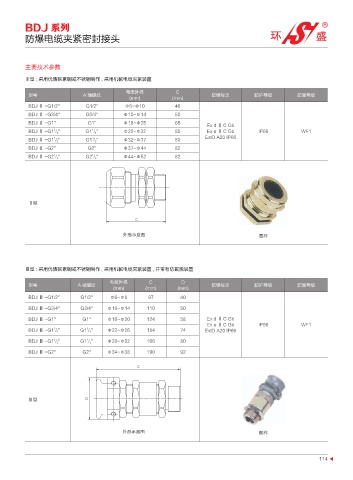

BDJ 系列
防爆电缆夹紧密封接头

主要技术参数

Ⅱ型 : 采用优质碳素钢或不锈钢制作 , 采用机械电缆夹紧装置

电缆外径 C
型号 A 端螺纹 防爆标志 防护等级 防腐等级
(mm) (mm)
BDJ Ⅱ -G1/2'' G1/2'' Φ5~Φ10 46
BDJ Ⅱ -G3/4'' G3/4'' Φ10~Φ14 50
BDJ Ⅱ -G1'' G1'' Φ18~Φ25 65
Ex d Ⅱ C Gb
1
1
BDJ Ⅱ -G1 / 4 '' G1 / 4 '' Φ22~Φ32 80 Ex e Ⅱ C Gb IP66 WF1
1
1
BDJ Ⅱ -G1 / 2 '' G1 / 2 '' Φ32~Φ37 80 ExtD A20 IP66
BDJ Ⅱ -G2'' G2'' Φ37~Φ44 82
1
1
BDJ Ⅱ -G2 / 2 '' G2 / 2 '' Φ44~Φ52 82

Ⅱ型

$

โᒎ⹦ᘻప 图样

Ⅲ型 : 采用优质碳素钢或不锈钢制作 , 采用机械电缆夹紧装置 , 并带有防拔脱装置

电缆外径 C D
型号 A 端螺纹 防爆标志 防护等级 防腐等级
(mm) (mm) (mm)
BDJ Ⅲ -G1/2'' G1/2'' Φ6~Φ8 97 40
BDJ Ⅲ -G3/4'' G3/4'' Φ10~Φ14 110 50

BDJ Ⅲ -G1'' G1'' Φ16~Φ20 124 58 Ex d Ⅱ C Gb
Ex e Ⅱ C Gb IP66 WF1
1
1
BDJ Ⅲ -G1 / 4 '' G1 / 4 '' Φ22~Φ26 154 74 ExtD A20 IP66
1
1
BDJ Ⅲ -G1 / 2 '' G1 / 2 '' Φ28~Φ32 166 80
BDJ Ⅲ -G2'' G2'' Φ34~Φ38 190 92
$

Ⅲ型 %

โᒎ⹦ᘻప 图样

114
