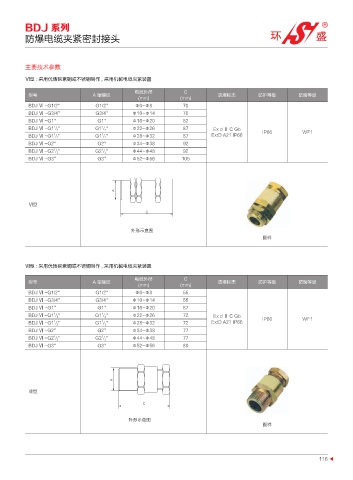

BDJ 系列
防爆电缆夹紧密封接头

主要技术参数

Ⅵ型 : 采用优质碳素钢或不锈钢制作 , 采用机械电缆夹紧装置

电缆外径 C
型号 A 端螺纹 防爆标志 防护等级 防腐等级
(mm) (mm)
BDJ Ⅵ -G1/2'' G1/2'' Φ6~Φ8 70
BDJ Ⅵ -G3/4'' G3/4'' Φ10~Φ14 70
BDJ Ⅵ -G1'' G1'' Φ16~Φ20 82
1
1
BDJ Ⅵ -G1 / 4 '' G1 / 4 '' Φ22~Φ26 87 Ex d Ⅱ C Gb IP66 WF1
1
1
BDJ Ⅵ -G1 / 2 '' G1 / 2 '' Φ28~Φ32 87 ExtD A21 IP66
BDJ Ⅵ -G2'' G2'' Φ34~Φ38 92
1
1
BDJ Ⅵ -G2 / 2 '' G2 / 2 '' Φ44~Φ48 92
BDJ Ⅵ -G3'' G3'' Φ52~Φ56 105

"
Ⅵ型
$

โᒎ⹦ᘻప
图样

Ⅶ型 : 采用优质碳素钢或不锈钢制作 , 采用机械电缆夹紧装置

电缆外径 C
型号 A 端螺纹 防爆标志 防护等级 防腐等级
(mm) (mm)
BDJ Ⅶ -G1/2'' G1/2'' Φ6~Φ8 55
BDJ Ⅶ -G3/4'' G3/4'' Φ10~Φ14 55
BDJ Ⅶ -G1'' G1'' Φ16~Φ20 67
BDJ Ⅶ -G1 / 4 '' G1 / 4 '' Φ22~Φ26 72 Ex d Ⅱ C Gb
1
1
1
1
BDJ Ⅶ -G1 / 2 '' G1 / 2 '' Φ28~Φ32 72 ExtD A21 IP66 IP66 WF1
BDJ Ⅶ -G2'' G2'' Φ34~Φ38 77
1
1
BDJ Ⅶ -G2 / 2 '' G2 / 2 '' Φ44~Φ48 77
BDJ Ⅶ -G3'' G3'' Φ52~Φ56 89

"
Ⅶ型
$

โᒎ⹦ᘻప
图样

116
