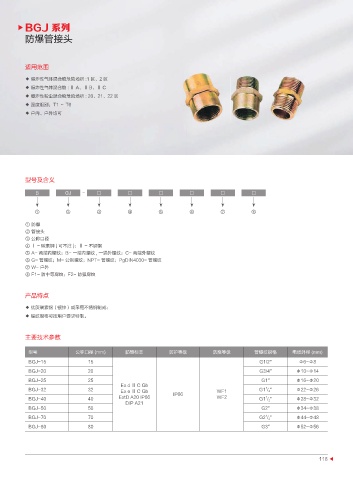

Page 129 - 辽宁环盛电器有限公司

BGJ 系列
防爆管接头

适用范围

◆ 爆炸性气体混合物危险场所 :1 区、2 区
◆ 爆炸性气体混合物 : Ⅱ A、Ⅱ B、Ⅱ C
◆ 爆炸性粉尘混合物危险场所 : 20、21、22 区
◆ 温度组别：T1 ～ T6
◆ 户内、户外均可

型号及含义

B GJ - □ □ □ □ □ □

① ② ③ ④ ⑤ ⑥ ⑦ ⑧
① 防爆
② 管接头
③ 公称口径
④ Ⅰ - 碳素钢 ( 可不注 )；Ⅱ - 不锈钢
⑤ A- 两端内螺纹；B- 一端内螺纹 , 一端外螺纹；C- 两端外螺纹
⑥ G- 管螺纹；M- 公制螺纹；NPT- 管螺纹；PgDIN4030- 管螺纹
⑦ W- 户外
⑧ F1- 防中等腐蚀；F2- 防强腐蚀

产品特点
◆ 优质碳素钢（镀锌）或采用不锈钢制成；
◆ 螺纹规格可按用户要求特制。

主要技术参数

型号 公称口径 (mm) 防爆标志 防护等级 防腐等级 管螺纹规格 电缆外径 (mm)
BGJ-15 15 G1/2'' Φ6~Φ8
BGJ-20 20 G3/4'' Φ10~Φ14
BGJ-25 25 G1'' Φ16~Φ20
Ex d Ⅱ C Gb
1
BGJ-32 32 Ex e Ⅱ C Gb IP66 WF1 G1 / 4 '' Φ22~Φ26
1
BGJ-40 40 ExtD A20 IP66 WF2 G1 / 2 '' Φ28~Φ32
DIP A21
BGJ-50 50 G2'' Φ34~Φ38
1
BGJ-70 70 G2 / 2 '' Φ44~Φ48
BGJ-80 80 G3'' Φ52~Φ56

118
