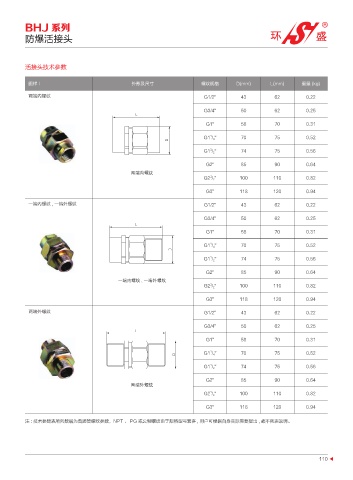

BHJ 系列
防爆活接头

活接头技术参数

图样 I 外形及尺寸 螺纹规格 D(mm) L(mm) 重量 (kg)

两端内螺纹 G1/2'' 43 62 0.22

G3/4'' 50 62 0.25
-
G1'' 58 70 0.31
1
G1 / 4 '' 70 75 0.52
%
1
G1 / 2 '' 74 75 0.56
G2'' 85 90 0.64
͐〛ڱ㳦㏥
1
G2 / 2 '' 100 110 0.82
G3'' 118 120 0.94
一端内螺纹 , 一端外螺纹 G1/2'' 43 62 0.22

G3/4'' 50 62 0.25
-
G1'' 58 70 0.31

1
G1 / 4 '' 70 75 0.52
%
1
G1 / 2 '' 74 75 0.56
G2'' 85 90 0.64
̬〛ڱ㳦㏥ ̬〛โ㳦㏥
1
G2 / 2 '' 100 110 0.82
G3'' 118 120 0.94

两端外螺纹 G1/2'' 43 62 0.22

G3/4'' 50 62 0.25
-
G1'' 58 70 0.31

1
G1 / 4 '' 70 75 0.52
%
1
G1 / 2 '' 74 75 0.56
G2'' 85 90 0.64
͐〛โ㳦㏥
1
G2 / 2 '' 100 110 0.82
G3'' 118 120 0.94

注 : 技术参数表所列数据为普通管螺纹参数，NPT ﹑ PG 或公制螺纹由于规格型号繁多 , 用户可根据自身实际需要提出 , 故不列表说明。
