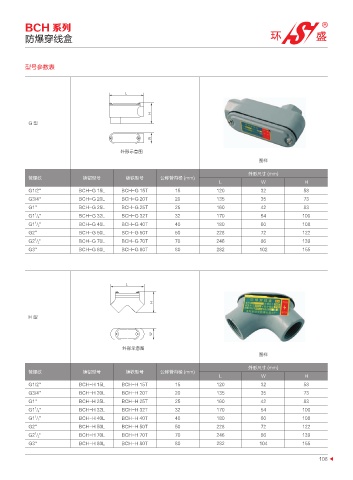

P. 119
BCH 系列
防爆穿线盒
型号参数表
-
)
G 型
8
โᒎᘻప
图样
外形尺寸 (mm)
管螺纹 铸铝型号 铸铁型号 公称管内径 (mm)
L W H
G1/2'' BCH-G 15L BCH-G 15T 15 120 32 58
G3/4'' BCH-G 20L BCH-G 20T 20 135 35 73
G1'' BCH-G 25L BCH-G 25T 25 160 42 83
1
G1 / 4 '' BCH-G 32L BCH-G 32T 32 170 54 100
1
G1 / 2 '' BCH-G 40L BCH-G 40T 40 180 60 108
G2'' BCH-G 50L BCH-G 50T 50 228 72 122
1
G2 / 2 '' BCH-G 70L BCH-G 70T 70 246 86 139
G3'' BCH-G 80L BCH-G 80T 80 282 102 155
-
)
H 型
8
โᒎᘻప
图样
外形尺寸 (mm)
管螺纹 铸铝型号 铸铁型号 公称管内径 (mm)
L W H
G1/2'' BCH-H 15L BCH-H 15T 15 120 32 58
G3/4'' BCH-H 20L BCH-H 20T 20 135 35 73
G1'' BCH-H 25L BCH-H 25T 25 160 42 83
1
G1 / 4 '' BCH-H 32L BCH-H 32T 32 170 54 100
1
G1 / 2 '' BCH-H 40L BCH-H 40T 40 180 60 108
G2'' BCH-H 50L BCH-H 50T 50 228 72 122
1
G2 / 2 '' BCH-H 70L BCH-H 70T 70 246 86 139
G3'' BCH-H 80L BCH-H 80T 80 282 104 155
108
