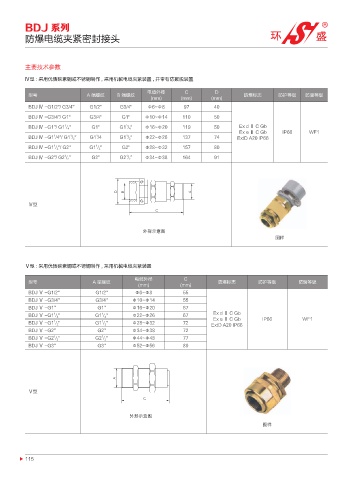

Page 126 - 辽宁环盛电器有限公司

BDJ 系列
防爆电缆夹紧密封接头

主要技术参数

Ⅳ型 : 采用优质碳素钢或不锈钢制作 , 采用机械电缆夹紧装置 , 并带有防拔脱装置

电缆外径 C D
型号 A 端螺纹 B 端螺纹 防爆标志 防护等级 防腐等级
(mm) (mm) (mm)
BDJ Ⅳ -G1/2''/ G3/4'' G1/2'' G3/4'' Φ6~Φ8 97 40
BDJ Ⅳ -G3/4''/ G1'' G3/4'' G1'' Φ10~Φ14 110 50
1
1
BDJ Ⅳ -G1''/ G1 / 4 '' G1'' G1 / 4 '' Φ16~Φ20 119 50 Ex d Ⅱ C Gb
Ex e Ⅱ C Gb IP66 WF1
1
1
1
1
BDJ Ⅳ -G1 /4"/ G1 / 2 '' G1 /4 G1 / 2 '' Φ22~Φ26 137 74 ExtD A20 IP66
1
1
BDJ Ⅳ -G1 / 2 "/ G2'' G1 / 2 " G2'' Φ28~Φ32 157 80
1
1
BDJ Ⅳ -G2''/ G2 / 2 '' G2'' G2 / 2 '' Φ34~Φ38 164 91
% # "
Ⅳ型
$

โᒎ⹦ᘻప
图样

Ⅴ型 : 采用优质碳素钢或不锈钢制作 , 采用机械电缆夹紧装置

电缆外径 C
型号 A 端螺纹 防爆标志 防护等级 防腐等级
(mm) (mm)
BDJ Ⅴ -G1/2'' G1/2'' Φ6~Φ8 55
BDJ Ⅴ -G3/4'' G3/4'' Φ10~Φ14 55
BDJ Ⅴ -G1'' G1'' Φ16~Φ20 67
BDJ Ⅴ -G1 / 4 '' G1 / 4 '' Φ22~Φ26 67 Ex d Ⅱ C Gb
1
1
Ex e Ⅱ C Gb IP66 WF1
1
1
BDJ Ⅴ -G1 / 2 '' G1 / 2 '' Φ28~Φ32 72
ExtD A20 IP66
BDJ Ⅴ -G2'' G2'' Φ34~Φ38 72
1
1
BDJ Ⅴ -G2 / 2 '' G2 / 2 '' Φ44~Φ48 77
BDJ Ⅴ -G3'' G3'' Φ52~Φ56 89
"

Ⅴ型
$

โᒎ⹦ᘻప
图样

115
