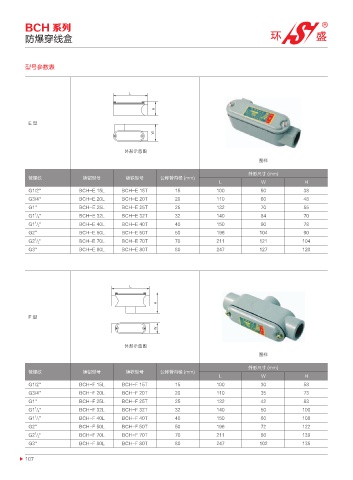

BCH 系列
防爆穿线盒
型号参数表
-
)
E 型
8
โᒎᘻప
图样
外形尺寸 (mm)
管螺纹 铸铝型号 铸铁型号 公称管内径 (mm)
L W H
G1/2'' BCH-E 15L BCH-E 15T 15 100 50 38
G3/4'' BCH-E 20L BCH-E 20T 20 110 60 48
G1'' BCH-E 25L BCH-E 25T 25 132 70 55
1
G1 / 4 '' BCH-E 32L BCH-E 32T 32 140 84 70
1
G1 / 2 '' BCH-E 40L BCH-E 40T 40 150 90 78
G2'' BCH-E 50L BCH-E 50T 50 196 104 90
1
G2 / 2 '' BCH-E 70L BCH-E 70T 70 211 121 104
G3'' BCH-E 80L BCH-E 80T 80 247 127 120
-
)
F 型
8
โᒎᘻప
图样
外形尺寸 (mm)
管螺纹 铸铝型号 铸铁型号 公称管内径 (mm)
L W H
G1/2'' BCH-F 15L BCH-F 15T 15 100 30 58
G3/4'' BCH-F 20L BCH-F 20T 20 110 35 73
G1'' BCH-F 25L BCH-F 25T 25 132 42 83
1
G1 / 4 '' BCH-F 32L BCH-F 32T 32 140 50 100
1
G1 / 2 '' BCH-F 40L BCH-F 40T 40 150 60 108
G2'' BCH-F 50L BCH-F 50T 50 196 72 122
1
G2 / 2 '' BCH-F 70L BCH-F 70T 70 211 86 139
G3'' BCH-F 80L BCH-F 80T 80 247 102 135
