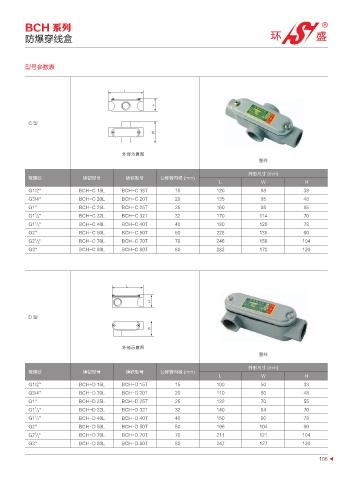

BCH 系列
防爆穿线盒

型号参数表

-

)

C 型

8

โᒎ⹦ᘻప
图样

外形尺寸 (mm)
管螺纹 铸铝型号 铸铁型号 公称管内径 (mm)
L W H
G1/2'' BCH-C 15L BCH-C 15T 15 120 68 38
G3/4'' BCH-C 20L BCH-C 20T 20 135 85 48
G1'' BCH-C 25L BCH-C 25T 25 160 98 55
1
G1 / 4 '' BCH-C 32L BCH-C 32T 32 170 114 70
1
G1 / 2 '' BCH-C 40L BCH-C 40T 40 180 120 78
G2'' BCH-C 50L BCH-C 50T 50 228 136 90
1
G2 / 2 '' BCH-C 70L BCH-C 70T 70 246 156 104
G3'' BCH-C 80L BCH-C 80T 80 282 172 120

-

)

D 型

8

โᒎ⹦ᘻప
图样

外形尺寸 (mm)
管螺纹 铸铝型号 铸铁型号 公称管内径 (mm)
L W H
G1/2'' BCH-D 15L BCH-D 15T 15 100 50 38
G3/4'' BCH-D 20L BCH-D 20T 20 110 60 48
G1'' BCH-D 25L BCH-D 25T 25 132 70 55
1
G1 / 4 '' BCH-D 32L BCH-D 32T 32 140 84 70
1
G1 / 2 '' BCH-D 40L BCH-D 40T 40 150 90 78
G2'' BCH-D 50L BCH-D 50T 50 196 104 90
1
G2 / 2 '' BCH-D 70L BCH-D 70T 70 211 121 104
G3'' BCH-D 80L BCH-D 80T 80 247 127 120

106
