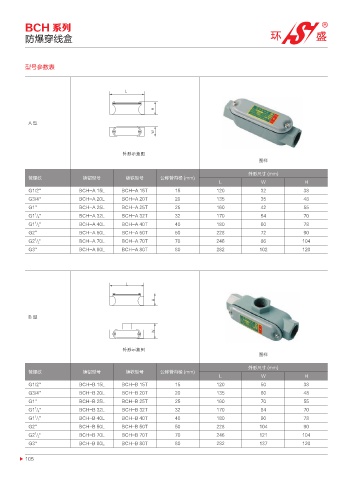

Page 116 - 辽宁环盛电器有限公司

BCH 系列
防爆穿线盒

型号参数表

-

)
A 型
8

โᒎ⹦ᘻప
图样

外形尺寸 (mm)
管螺纹 铸铝型号 铸铁型号 公称管内径 (mm)
L W H
G1/2'' BCH-A 15L BCH-A 15T 15 120 32 38
G3/4'' BCH-A 20L BCH-A 20T 20 135 35 48
G1'' BCH-A 25L BCH-A 25T 25 160 42 55
1
G1 / 4 '' BCH-A 32L BCH-A 32T 32 170 54 70
1
G1 / 2 '' BCH-A 40L BCH-A 40T 40 180 60 78
G2'' BCH-A 50L BCH-A 50T 50 228 72 90
1
G2 / 2 '' BCH-A 70L BCH-A 70T 70 246 86 104
G3'' BCH-A 80L BCH-A 80T 80 282 102 120

-

)

B 型

8

โᒎ⹦ᘻప
图样

外形尺寸 (mm)
管螺纹 铸铝型号 铸铁型号 公称管内径 (mm)
L W H
G1/2'' BCH-B 15L BCH-B 15T 15 120 50 38
G3/4'' BCH-B 20L BCH-B 20T 20 135 60 48
G1'' BCH-B 25L BCH-B 25T 25 160 70 55
1
G1 / 4 '' BCH-B 32L BCH-B 32T 32 170 84 70
1
G1 / 2 '' BCH-B 40L BCH-B 40T 40 180 90 78
G2'' BCH-B 50L BCH-B 50T 50 228 104 90
1
G2 / 2 '' BCH-B 70L BCH-B 70T 70 246 121 104
G3'' BCH-B 80L BCH-B 80T 80 282 137 120

105
