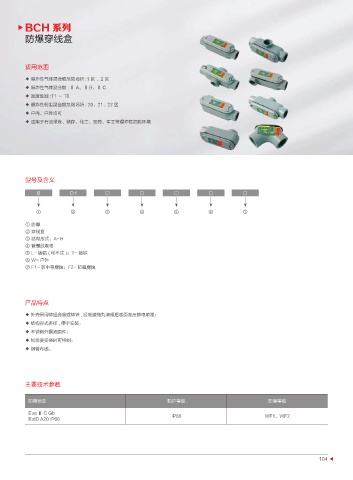

BCH 系列
防爆穿线盒

适用范围

◆ 爆炸性气体混合物危险场所 :1 区 、2 区
◆ 爆炸性气体混合物 : Ⅱ A、Ⅱ B、Ⅱ C
◆ 温度级别 :T1 ～ T6
◆ 爆炸性粉尘混合物危险场所 : 20、21、22 区
◆ 户内、户外均可
◆ 适用于石油采炼、储存、化工、医药、军工等爆炸性危险环境

型号及含义

B CH □ □ □ □ □

① ② ③ ④ ⑤ ⑥ ⑦
① 防爆
② 穿线盒
③ 结构形式：A~H
④ 管螺纹规格
⑤ L- 铸铝 ( 可不注 )；T- 铸铁
⑥ W- 户外
⑦ F1- 防中等腐蚀；F2- 防强腐蚀

产品特点

◆ 外壳采用铸铝合金或铸铁 , 经高速抛丸清理后表面高压静电喷塑；
◆ 结构形式多样 , 便于安装；
◆ 不锈钢外露紧固件；
◆ 如需要变径时可特制；
◆ 钢管布线。

主要技术参数

防爆标志 防护等级 防腐等级
Exe Ⅱ C Gb IP66 WF1，WF2
ExtD A20 IP66

104
