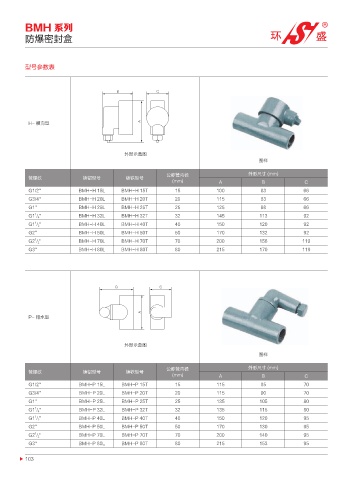

BMH 系列
防爆密封盒

型号参数表

# $

H- 横向型 "

โᒎ⹦ᘻప
图样

公称管内径 外形尺寸 (mm)
管螺纹 铸铝型号 铸铁型号
(mm) A B C
G1/2'' BMH-H 15L BMH-H 15T 15 100 83 66
G3/4'' BMH-H 20L BMH-H 20T 20 115 83 66
G1'' BMH-H 25L BMH-H 25T 25 125 98 66
1
G1 / 4 '' BMH-H 32L BMH-H 32T 32 145 113 92
1
G1 / 2 '' BMH-H 40L BMH-H 40T 40 150 120 92
G2'' BMH-H 50L BMH-H 50T 50 170 132 92
1
G2 / 2 '' BMH-H 70L BMH-H 70T 70 200 156 119
G3'' BMH-H 80L BMH-H 80T 80 215 170 119

# $

"
P- 排水型

โᒎ⹦ᘻప
图样

公称管内径 外形尺寸 (mm)
管螺纹 铸铝型号 铸铁型号
(mm) A B C
G1/2'' BMH-P 15L BMH-P 15T 15 115 85 70
G3/4'' BMH-P 20L BMH-P 20T 20 115 90 70
G1'' BMH-P 25L BMH-P 25T 25 135 105 80
1
G1 / 4 '' BMH-P 32L BMH-P 32T 32 135 115 80
1
G1 / 2 '' BMH-P 40L BMH-P 40T 40 150 120 95
G2'' BMH-P 50L BMH-P 50T 50 170 130 95
1
G2 / 2 '' BMH-P 70L BMH-P 70T 70 200 140 95
G3'' BMH-P 80L BMH-P 80T 80 215 153 95

103
