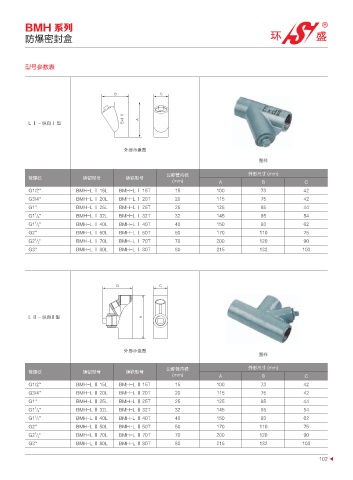

P. 113
BMH 系列
防爆密封盒
型号参数表
# $
&YE ē "
L Ⅰ - 纵向Ⅰ 型
โᒎᘻప
图样
公称管内径 外形尺寸 (mm)
管螺纹 铸铝型号 铸铁型号
(mm) A B C
G1/2'' BMH-L Ⅰ 15L BMH-L Ⅰ 15T 15 100 73 42
G3/4'' BMH-L Ⅰ 20L BMH-L Ⅰ 20T 20 115 75 42
G1'' BMH-L Ⅰ 25L BMH-L Ⅰ 25T 25 125 85 44
1
G1 / 4 '' BMH-L Ⅰ 32L BMH-L Ⅰ 32T 32 145 85 54
1
G1 / 2 '' BMH-L Ⅰ 40L BMH-L Ⅰ 40T 40 150 93 62
G2'' BMH-L Ⅰ 50L BMH-L Ⅰ 50T 50 170 110 75
1
G2 / 2 '' BMH-L Ⅰ 70L BMH-L Ⅰ 70T 70 200 120 90
G3'' BMH-L Ⅰ 80L BMH-L Ⅰ 80T 80 215 132 103
# $
L Ⅱ - 纵向Ⅱ型 "
โᒎᘻప
图样
公称管内径 外形尺寸 (mm)
管螺纹 铸铝型号 铸铁型号
(mm) A B C
G1/2'' BMH-L Ⅱ 15L BMH-L Ⅱ 15T 15 100 73 42
G3/4'' BMH-L Ⅱ 20L BMH-L Ⅱ 20T 20 115 75 42
G1'' BMH-L Ⅱ 25L BMH-L Ⅱ 25T 25 125 85 44
1
G1 / 4 '' BMH-L Ⅱ 32L BMH-L Ⅱ 32T 32 145 85 54
1
G1 / 2 '' BMH-L Ⅱ 40L BMH-L Ⅱ 40T 40 150 93 62
G2'' BMH-L Ⅱ 50L BMH-L Ⅱ 50T 50 170 110 75
1
G2 / 2 '' BMH-L Ⅱ 70L BMH-L Ⅱ 70T 70 200 120 90
G3'' BMH-L Ⅱ 80L BMH-L Ⅱ 80T 80 215 132 103
102
