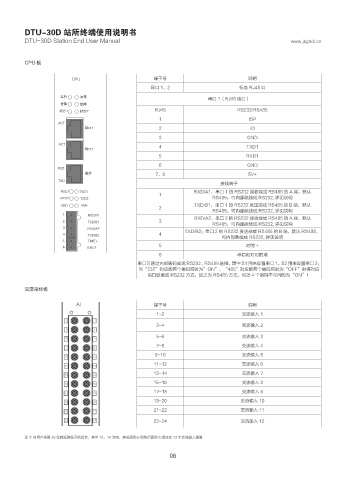

DTU-30D 站所终端使用说明书
DTU-30D Station End User Manual www.jsghdl.cn
CPU 板
$16 端子号 说明
网口 1、2 标准 RJ45 口
䓼㵸 ᐮ፤
串口 1（RJ45 接口）
ॶ䂒 ᩱ䯈
⟢ᔭ ⟢ᔭ RJ45 RS232/RS485
1 ISP
"$5
㑽ए 2 IO
3 GND
"$5
㑽ए 4 TXD1
5 RXD1
6 GND
39%
㐠័ 7、8 5V+
59%
接线端子
39% 59% RXD/A1：串口 1 的 RS232 接收端或 RS485 的 A 端，默认
1
39% 59% RS485，可内部跳线成 RS232, 详见说明
7%% 5*.& TXD/B1：串口 1 的 RS232 发送端或 RS485 的 B 端，默认
2
RS485，可内部跳线成 RS232, 详见说明
39% "
59% # 3 RXD/A2：串口 2 的 RS232 接收端或 RS485 的 A 端，默认
RS485，可内部跳线成 RS232, 详见说明
39% "
59% # 4 TXD/B2：串口 2 的 RS232 发送端或 RS485 的 B 端，默认 RS485，
可内部跳线成 RS232, 详见说明
5*.&
(/% 5 对时 +
6 串口和对时的地
串口可通过内部拨码实现 RS232、RS485 选择，其中 S1 用来设置串口 1，S2 用来设置串口 2：
当“232”对应的两个拨码同时为”ON”，“485”对应的两个拨码同时为“OFF”时将对应
串口设置成 RS232 方式，反之为 RS485 方式，切记 4 个拨码不可同时为“ON”！
交流采样板
"* 端子号 说明
1~2 交流输入 1
3~4 交流输入 2
5~6 交流输入 3
7~8 交流输入 4
9~10 交流输入 5
11~12 交流输入 6
13~14 交流输入 7
15~16 交流输入 8
17~18 交流输入 9
19~20 交流输入 10
21~22 交流输入 11
23~24 交流输入 12
注 1: 对用户需要 26 位自短路端子的场合，其中 13、14 为空，其前面的 6 组和后面的 6 组对应 12 个交流输入通道
