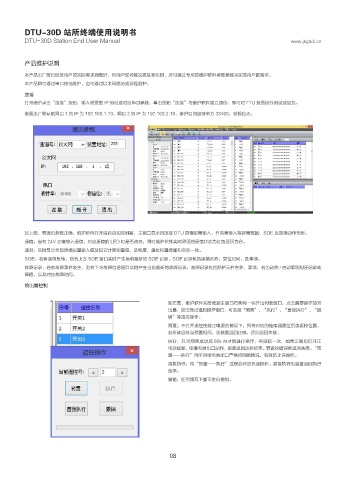

DTU-30D 站所终端使用说明书
DTU-30D Station End User Manual www.jsghdl.cn

产品维护说明

本产品出厂时已经按用户的实际需求调整好，但用户现场情况发生变化时，还可通过专用的维护软件调整参数来实现用户的需求。
本产品即可通过串口接地维护，也可通过以太网就地或远程维护。
连接
打开维护点击“连接”按钮，输入装置的 IP 地址或对应串口参数，单击按钮“连接”与维护软件建立通信，即可对 FTU 装置经行测试或监控。
装置出厂默认的网口 1 的 IP 为 192.168.1.10，网口 2 的 IP 为 192.168.2.10，维护口的波特率为 38400，校验位无。

如上图，若通讯参数正确，维护软件打开后自动实时刷新，主窗口显示所连接 DTU 的模拟量输入、开关量输入等测量数据、SOE 及故障动作信息。
遥信：当有 24V 正电接入遥信，对应遥信的 LED 灯是否点亮，同时维护软件实时界面的遥信状态为红色显示为合。
遥测：实时显示全部的模拟量输入值及其它计算测量值，及电度，单位和量纲都和实际一致。
SOE：若有遥信反转，则右上方 SOE 窗口实时产生当前最新的 SOE 记录，SOE 记录包括遥信名称，变位时间，及事项。
故障记录：若有故障事件发生，则右下方故障信息窗口实时产生当前最新的故障记录，故障记录包括保护元件名称，事项，若为动作 / 启动事项则还记录故
障值，以及对应故障时间。

输出量控制

如左图，维护软件实时数据主窗口右侧有一栏开出列表窗口，点击需要操作的开
出量，双击弹出遥控操作窗口，可选择“预置”、“执行”、“直接执行”、“撤
销”等遥控操作。
预置：不打开遥控使能正电源的情况下，只将对应的继电器置位后读返校位置，
若所读返校与预置相同，则装置返回正确，否则返回失败。
执行：只当预置成功后 60s 内才能进行操作，再返校一次，如果正确则打开正
电源使能，使继电器出口动作，装置返回动作结果。若返校错误则返回失败。“预
置——执行”用于对继电器出口严格控制的情况，有效防止误操作。
直接执行：将“预置——执行”过程合并的快速操作。直接执行后装置返回执行
结果。
撤销：任何情况下都可进行撤销。

08
