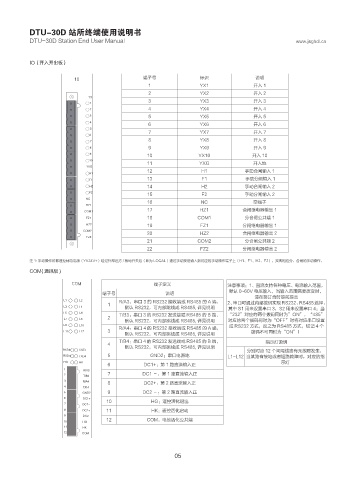

DTU-30D 站所终端使用说明书
DTU-30D Station End User Manual www.jsghdl.cn

IO（开入开出板）

端子号 标识 说明
1 YX1 开入 1
2 YX2 开入 2
:9
3 YX3 开入 3

4 YX4 开入 4
5 YX5 开入 5

6 YX6 开入 6

7 YX7 开入 7

8 YX8 开入 8

9 YX9 开入 9

10 YX10 开入 10

11 YXG 开入地
:9(
12 H1 手动合闸输入 1
)
' 13 F1 手动分闸输入 1
) 14 H2 手动合闸输入 2
'
15 F2 手动分闸输入 2
/$
16 NC 空端子
);
$0. 17 HZ1 合闸继电器输出 1
'; 18 COM1 分合闸公共端 1
); 19 FZ1 分闸继电器输出 1
$0.
20 HZ2 合闸继电器输出 2
';
21 COM2 分合闸公共端 2
22 FZ2 分闸继电器输出 2
注 1: 手动操作时将遥控辅助电源（YK24V+）经过外部远方 / 就地开关后（即为 LOCAL）通过手动按钮输入到对应的手动操作端子上（H1、F1、H2、F2），实现相应分、合闸的手动操作。
COM( 通讯板 )
$0. 端子定义 注意事项：1、直流支持各种电压、电流输入范围，
默认 0~60V 电压输入，当输入范围需要改变时，
端子号 说明
请在签订合时提前提出
- - R/A3：串口 3 的 RS232 接收端或 RS485 的 A 端，
1 2、串口可通过内部拨码实现 RS232、RS485 选择，
- - 默认 RS232，可内部跳线成 RS485, 详见说明 其中 S1 用来设置串口 3，S2 用来设置串口 4：当
- - T/B3：串口 3 的 RS232 发送端或 RS485 的 B 端， “232”对应的两个拨码同时为”ON”，“485”
- - 2
默认 RS232，可内部跳线成 RS485, 详见说明 对应的两个拨码同时为“OFF”时将对应串口设置
- - R/A4：串口 4 的 RS232 接收端或 RS485 的 A 端， 成 RS232 方式，反之为 RS485 方式，切记 4 个
- - 3 拨码不可同时为“ON”！
默认 RS232，可内部跳线成 RS485, 详见说明
T/B4：串口 4 的 RS232 发送端或 RS485 的 B 端， 指示灯说明
4
39% 59% 默认 RS232，可内部跳线成 RS485, 详见说明 分别对应 12 个间隔线路有无故障发生，
39% 59% 5 GND2：串口电源地 L1~L12 当某路有接地或者短路故障时，对应的指
)( ), 示灯
6 DC1+：第 1 路直流输入正
3 "
7 DC1 －：第 1 路直流输入正
5 #
3 "
5 # 8 DC2+：第 2 路直流输入正
(/% 9 DC2 －：第 2 路直流输入正
%$
%$ 10 HG：遥控活化退出
%$ 11 HK：遥控活化启动
%$
12 COM：电池活化公共端
)(
),
$0.

05
