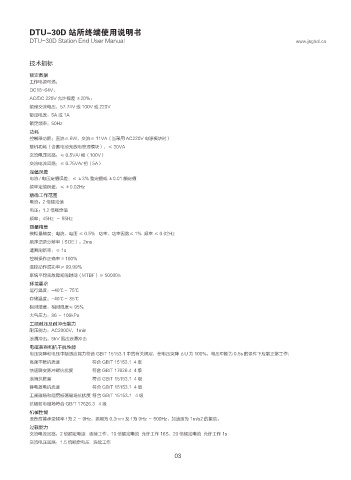

DTU-30D 站所终端使用说明书
DTU-30D Station End User Manual www.jsghdl.cn

技术指标

额定数据
工作电源可选：
DC18~64V；
AC/DC 220V 允许偏差 ±20％；
额定交流电压：57.74V 或 100V 或 220V
额定电流：5A 或 1A
额定频率：50Hz
功耗
控制器功耗：直流≤ 6W，交流≤ 11VA（当采用 AC220V 电源模块时）
整机功耗（含蓄电池充放电管理模块）：≤ 30VA
交流电压回路：≤ 0.5VA/ 相（100V）
交流电流回路：≤ 0.75VA/ 相（5A）
定值误差
电流 / 电压定值误差：≤ ±3% 整定值或 ±0.01 额定值
频率定值误差：≤ ±0.02Hz
精确工作范围
电流：2 倍额定值
电压：1.2 倍额定值
频率：45Hz ～ 55Hz
测量精度
模拟量精度：电流、电压 ≤ 0.5% 功率、功率因数≤ 1% 频率 ≤ 0.02Hz
顺序记录分辨率（SOE）：2ms
遥测刷新率：≤ 1s
控制操作正确率 = 100％
遥控动作成功率≥ 99.99％
系统平均无故障间隔时间（MTBF）≥ 50000h
环境要求
运行温度：-40℃～ 75℃
存储温度：-40℃～ 85℃
相对湿度：相对湿度≤ 95%
大气压力：86 ～ 106kPa
工频耐压及耐冲击能力
耐压能力：AC2000V，1min
浪涌冲击：5kV 雷击浪涌冲击
电磁兼容和抗干扰性能
电压突降和电压中断适应能力符合 GB/T 15153.1 中的有关规定，在电压突降 ΔU 为 100%，电压中断为 0.5s 的条件下应能正常工作；
高频干扰抗扰度 符合 GB/T 15153.1 4 级
快速瞬变脉冲群抗扰度 符合 GB/T 17626.4 4 级
浪涌抗扰度 符合 GB/T 15153.1 4 级
静电放电抗扰度 符合 GB/T 15153.1 4 级
工频磁场和阻尼振荡磁场抗扰度 符合 GB/T 15153.1 4 级
抗辐射电磁场符合 GB/T 17626.3 4 级
机械性能
设备应能承受频率 f 为 2 ～ 9Hz，振幅为 0.3mm 及 f 为 9Hz ～ 500Hz，加速度为 1m/s2 的振动。
过载能力
交流电流回路：2 倍额定电流 连续工作、10 倍额定电流 允许工作 16S、20 倍额定电流 允许工作 1s
交流电压回路：1.5 倍额定电压 连续工作

03
