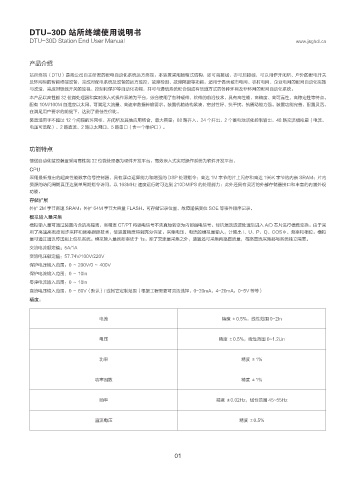

DTU-30D 站所终端使用说明书
DTU-30D Station End User Manual www.jsghdl.cn

产品介绍

站所终端（DTU）是我公司自主研发的配电自动化系统远方终端。本装置采用插箱式结构，即可前接线，亦可后接线，可以用作开闭所、户外的配电开关
及环网柜的智能终端设备，完成对配电系统及设备的远方监控、故障检测、故障隔离等功能，适用于各类城市电网、农村电网、企业电网的配网自动化实施
与改造，完成对馈线开关的监视、控制和保护等自动化功能，并可与通信系统配合组成有信道方式的各种环网及非环网的配网自动化系统。
本产品以高性能 32 位微处理器和实时嵌入式操作系统为平台，综合使用了各种硬件、软件的前沿技术，具有高性能、高精度、高可靠性、高稳定性等特点。
配有 10M/100M 自适应以太网，可满足大流量、高速率数据传输要求。装置机箱结构紧凑、密封性好、抗干扰、抗震动能力强。装置功能完善、配置灵活，
在满足用户要求的前提下，达到了最佳性价比。
装置适用于不超过 12 个间隔的环网柜、开闭所及其他应用场合，最大容量：68 路开入、24 个开出、2 个蓄电池活化控制输出、48 路交流模拟量（电流、
电压可选配）、2 路直流、2 路以太网口、5 路串口（含一个维护口）。

功能特点

馈线自动化监控装置采用高性能 32 位微处理器为硬件开发平台，高效嵌入式实时操作系统为软件开发平台：
CPU
采用最新推出的超高性能数字信号控制器，具有浮点运算能力和增强的 DSP 处理指令；高达 1M 字节的片上闪存和高达 196K 字节的内嵌 SRAM；片内
资源的访问周期真正达到单周期指令访问，以 168MHz 速度运行时可达到 210DMIPS 的处理能力；此外还具有灵活的外部存储器接口和丰富的内置外设
功能。
存储扩展
外扩 2M 字节高速 SRAM；外扩 64M 字节大容量 FLASH。可存储记录位置、故障遥信变位 SOE 等事件顺序记录。
模拟输入量采集
模拟输入量可通过装置内含的高隔离、高精度 CT/PT 将强电信号不失真地转变为内部弱电信号。经抗混迭滤波处理后进入 A/D 芯片进行模数变换。由于采
用了高速高密度同步采样和频率跟踪技术，使装置精度得到充分保证。采集电压、电流的模拟量输入，计算出 I、U、P、Q、COSΦ、频率和相位。模拟
量可通过通讯传送到上位机系统。模拟输入量刷新率优于 1s。除了交流量采集之外，装置还可采集两路直流量，每路直流采集都与系统独立隔离。
交流电流额定值：5A/1A
交流电压额定值：57.74V/100V/220V
保护电压输入范围：0 ～ 200V/0 ～ 400V
保护电流输入范围：0 ～ 10In
零序电流输入范围：0 ～ 10In
直流电压输入范围：0 ～ 60V（默认）/ 或其它定制范围（根据工程需要可灵活选择，0~20mA，4~20mA，0~5V 等等）
精度：

电流 精度 ±0.5%，线性范围 0~2In

电压 精度 ±0.5%，线性范围 0~1.2Un

功率 精度 ±1%

功率因数 精度 ±1%

频率 精度 ±0.02Hz，线性范围 45~55Hz

直流电压 精度 ±0.5%
