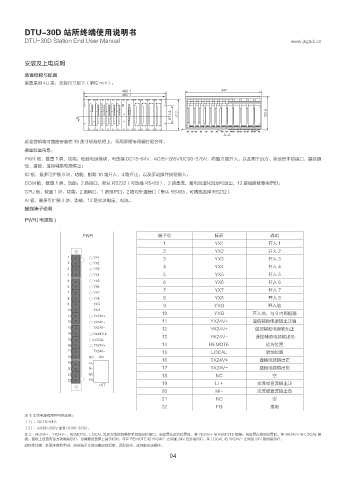

DTU-30D 站所终端使用说明书
DTU-30D Station End User Manual www.jsghdl.cn

安装及上电说明

装置结构与配置
装置采用 4U 高，安装尺寸如下（单位 mm）：

" "

" "
此全宽机箱可直接安装在 19 英寸标准机柜上，采用屏柜专用螺钉组合件。
装置配置信息：
PWR 板，数量 1 块，功能：板载电源模块，可选择 DC18~64V，AC85~265V/DC90~370V，内置 8 路开入，以及用于远方、就地把手的接口，提供通
信、遥信、遥控辅助电源输出；
IO 板，最多可扩展 6 块，功能：板载 10 路开入，4 路开出，以及手动操作按钮输入；
COM 板，数量 1 块，功能：2 路串口，默认 RS232（可选择 RS485），2 路直流，蓄电池活化启动与退出，12 路线路故障指示灯；
CPU 板，数量 1 块，功能：2 路网口，1 路维护口，2 路对外通信口（默认 RS485，可跳线选择 RS232）
AI 板，最多可扩展 4 块，功能：12 路交流电压、电流。
接线端子说明

PWR( 电源板 )

183 端子号 标识 说明
1 YX1 开入 1
2 YX2 开入 2
:9
3 YX3 开入 3
:9
4 YX4 开入 4
:9
:9 5 YX5 开入 5
:9 6 YX6 开入 6
:9
7 YX7 开入 7
:9
:9 8 YX8 开入 8
:9( 9 YXG 开入地
:9(
10 YXG 开入地，与 9 内部短路
:9 7
:9 7 11 YX24V+ 遥信辅助电源输出正端
:9 7 12 YK24V+ 遥控辅助电源输出正
3&.05&
-0$"- 13 YK24V- 遥控辅助电源输出负
59 7 14 REMOTE 远方位置
59 7 15 LOCAL 就地位置
/$ 0/
- 16 TX24V+ 通信电源输出正
/ 17 TX24V- 通信电源输出负
/$ 18 NC 空
'(
0'' 19 L/ + 交流或直流输出正
20 N/- 交流或直流输出负
21 NC 空
22 FG 接地
注 1: 工作电源有两种可供选择：
（1）、DC18~64V；
（2）、AC85~265V 或者 DC90~370V。
注 2：YK24V+、YK24V-、REMOTE、LOCAL 为远方就地切换把手及指示灯接口，当设置在远方位置时，将 YK24V+ 与 REMOTE 短接；当设置在就地位置时，将 YK24V+ 与 LOCAL 短
接；面板上设置有远方就地指示灯，当需要设置屏上指示灯时，可在 REMOTE 和 YK24V- 之间加 24V 远方指示灯，在 LOCAL 和 YK24V- 之间加 24V 就地指示灯。
应特别注意，外面不接把手时，应在端子上进行相应的短接，否则远方、就地都无法操作。
04
