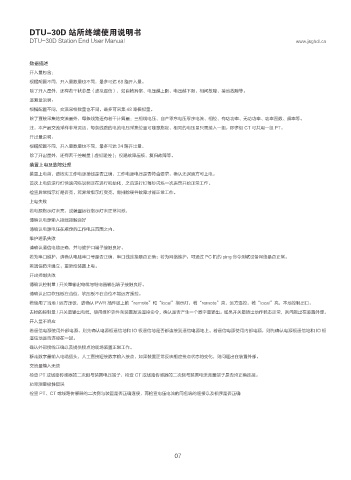

数据描述
开入量包含：
根据配置不同，开入量数量也不同，最多可达 68 路开入量。
除了开入量外，还有若干状态量（虚拟遥信），如自检异常、电压越上限、电压越下限、相间故障、接地故障等。
遥测量说明：
根据配置不同，交流采样数量也不同，最多可采集 48 路模拟量。
除了直接采集的交流量外，每条线路还有若干计算量：三相线电压、自产零序电压零序电流、相位、有功功率、无功功率、功率因数、频率等。
注：本产品交流采样非常灵活，每条线路的电流电压采集位置可随意指定、相同的电压量只需接入一组，即多组 CT 可共用一组 PT。
开出量说明：
根据配置不同，开入量数量也不同，最多可达 24 路开出量。
除了开出量外，还有若干控制量 ( 虚拟遥控 )：投退故障压板、复归故障等。
装置上电及故障处理
装置上电前，请核实工作电源接线是否正确、工作电源电压是否符合要求。确认无误后方可上电。
首次上电后运行灯快速闪烁说明正在进行初始化，之后运行灯每秒闪烁一次表示开始正常工作。
检查异常指示灯是否亮，若异常指示灯变亮，需排除硬件故障才能正常工作。
上电失败
若电源指示灯未亮，或装置运行指示灯未正常闪烁：
请确认电源输入接线接触良好
请确认电源电压在规定的工作电压范围之内。
维护通讯失败
请确认通信电缆正确，并与维护口端子接触良好。
若为串口维护，请确认电脑串口号是否正确、串口线连接是否正确；若为网络维护，可通过 PC 机的 ping 命令测试设备网络是否正常。
若通信仍未建立，重新给装置上电。
开出控制失败
请确认控制量 / 开关量输出电缆与继电器输出端子接触良好。
请确认出口软压板在合位，软压板不在合位不能远方遥控。
若使用了当地 / 远方压板，请确认 PWR 插件版上的“remote”和“local”指示灯，若“remote”亮，远方遥控，若“local”亮，本地控制出口。
去掉的控制量 / 开关量输出电缆，使用维护软件向装置发送遥控命令，确认是否产生一个数字量输出。如果开关量输出动作状态正常，则问题出在装置外部。
开入量不响应
若遥信电源使用外部电源，则先确认电源板遥信地和 IO 板遥信地是否都连接到遥信电源地上。若遥信电源使用内部电源，则先确认电源板遥信地和 IO 板
遥信地是否连接在一起。
确认外部接线正确以及提供接点的现场装置正常工作。
移走数字量输入电缆插头，人工直接短接数字输入接点，如果装置正常反映相应接点状态的变化，则问题出在装置外部。
交流量输入无效
检查 PT 或线路传感器的二次侧与装置电压端子，检查 CT 或线路传感器的二次侧与装置电流测量端子是否均正确连接。
功率测量极性错误
检查 PT、CT 或线路传感器的二次侧与装置是否正确连接，再检查电压电流的同名端的连接以及相序是否正确
