DTU-30D 站所终端使用说明书
DTU-30D Station End User Manual www.jsghdl.cn

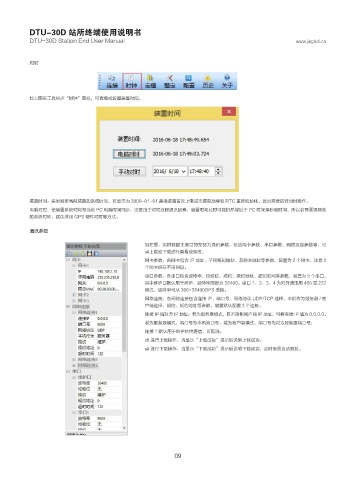

对时
如上图在工具栏点“时钟”图标，可查看或设置装置时间。
装置时间：实时刷新当前装置的系统时间，若显示为 2000-01-01 是由装置首次上电或未装电池导致 RTC 重新初始化，此时需要进行对时操作。
电脑对时：使装置系统时间与当前 PC 电脑时间同步，注意由于对时过程通讯因素，装置时间此时可能仍然滞后于 PC 时间毫秒级时间，所以若需要更精准
的系统时钟，建议采用 GPS 硬件对时等方式。
通讯参数
如左图，实时数据主窗口的左侧为通讯参数，包括网卡参数、串口参数、网络连接参数等，可
点上载或下载进行查看或修改。
网卡参数：各网卡包含 IP 地址、子网掩码地址、及网关地址等参数，装置为 2 个网卡，注意 2
个网卡应在不同网段。
串口参数：各串口包含波特率、校验位、规约、规约地址，超时时间等参数，装置为 5 个串口，
其中维护口默认用于维护，波特率固定为 38400。串口 1、2、3、4 为对外通讯用 485 或 232
模式，波特率可从 300~38400BPS 选择。
网络连接：各网络连接包含连接 IP、端口号、网络协议 UDP/TCP 选择、本机作为服务器 / 客
户端选择、规约、规约地址等参数，装置默认配置 3 个连接。
连接 IP 指对方 IP 地址；若为服务器模式，且不限制客户端 IP 地址，可将连接 IP 填为 0.0.0.0。
若为服务器模式，端口号为本机端口号，若为客户端模式，端口号为对方服务器端口号；
连接 1 默认用于维护软件通信，可取消。
点 进行上载操作，当显示“上载成功”提示后说明上载成功。
点 进行下载操作，当显示“下载成功”提示后说明下载成功，此时装置自动复位。
09
