DTU-30D 站所终端使用说明书
DTU-30D Station End User Manual www.jsghdl.cn
配置

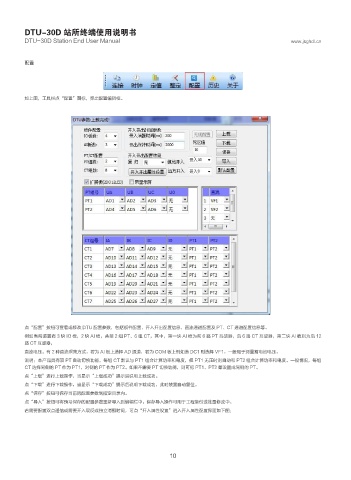

如上图，工具栏点“配置”图标，弹出配置编辑框。
点“配置”按钮可查看或修改 DTU 配置参数，包括板件配置，开入开出配置信息，直流通道配置及 PT、CT 通道配置信息等。
例如当前装置有 3 块 IO 板，2 块 AI 板，共接 2 组 PT、6 组 CT，其中，第一块 AI 板为前 6 路 PT 互感器，后 6 路 CT 互感器，第二块 AI 板则为后 12
路 CT 互感器，
直流电压：有 2 种直流采集方式，若为 AI 板上选择 AD 通道，若为 COM 板上例如选 DC1 则选择 VF1。一般用于测量蓄电池电压。
说明：本产品具有双 PT 自动切换功能，每组 CT 默认与 PT1 组合计算功率和电度，但 PT1 无压时则自动和 PT2 组合计算功率和电度。一般情况，每组
CT 选择同侧的 PT 作为 PT1，对侧的 PT 作为 PT2。如果不需要 PT 切换功能，则可把 PT1、PT2 都设置成同侧的 PT。
点“上载”进行上载操作，当显示“上载成功”提示后说明上载成功。
点“下载”进行下载操作，当显示“下载成功”提示后说明下载成功，此时装置自动复位。
点“保存”按钮可保存当前的配置参数到指定目录内。
点“导入”按钮可将预习保存的配置参数重新导入到编辑栏中，保存导入操作可用于工程备份或批量修改中。
若需要配置双点遥信或需要开入取反或独立消颤时间，可点“开入属性设置”进入开入属性配置界面如下图：
10
