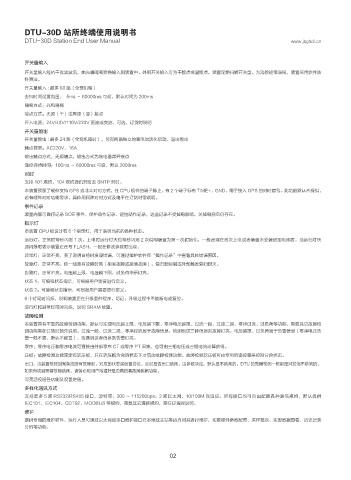

DTU-30D 站所终端使用说明书
DTU-30D Station End User Manual www.jsghdl.cn

开关量输入
开关量输入经抗干扰滤波后，由光耦隔离变换输入到装置中。外部开关输入可为干接点或湿接点，装置定期扫描开关量。为消除遥信误报，装置采用软件防
抖算法。
开关量输入 : 最多 68 路（全宽机箱）
去抖时间设置范围： 5ms ～ 60000ms 可设，默认时间为 200ms
隔离方式：光电隔离
接点方式：无源（干）或有源（湿）接点
开入电源：24V/48V/110V/220V 直流或交流，可选，订货时说明
开关量输出
开关量输出 : 最多 24 路（全宽机箱时），另有两路独立的蓄电池活化启动、退出输出
触点容量：AC220V，16A
输出触点方式：无源触点，输出方式为继电器常开接点
遥控保持时间：100ms ～ 60000ms 可设，默认 2000ms
对时
支持 101 规约、104 规约通讯对时及 SNTP 对时。
本装置预留了硬件支持 GPS 或北斗对时方式，在 CPU 板件的端子排上，有 2 个端子标有 TIME+、GND，用于接入 GPS 的对时信号。此功能默认不提供，
若有硬件对时功能需求，具体用何种对时方式及电平在订货时需说明。
事件记录
装置内部可自行记录 SOE 事件、保护动作记录、遥控动作记录，这些记录不受掉电影响，关掉电源后仍存在。
指示灯
本装置 CPU 板设计有 6 个指示灯，用于表明当前的各种状态。
运行灯：正常时每秒闪烁 1 次。上电时运行灯大约每秒闪烁 2 次说明装置为第一次初始化，一般出现在首次上电或者装置未安装纽扣电池时。当运行灯快
速闪烁时表示装置正在写 FLASH，一般在修改参数时出现。
异常灯：正常不亮，亮了说明自检时发现错误，可通过维护软件在“操作记录”中查看具体错误原因。
故障灯：正常不亮。任一线路有故障时亮（相间故障或接地故障），复归时间到或外部触发复归时灭。
告警灯：正常不亮。电压越上限，电压越下限，过负荷指示灯亮。
状态 1：可编程状态指示，可根据用户需要进行定义。
状态 2：可编程状态指示，可根据用户需要进行定义。
6 个灯同时闪烁，说明装置正在升级固件程序。切记：升级过程中不能断电或复位。
运行灯和异常灯同时闪烁，说明 SRAM 故障。
故障检测
本装置具有丰富的故障检测功能，默认可实现电压越上限、电压越下限、零序电压越限、过流一段、过流二段、零序过流、过负荷等功能，需要其它故障检
测功能需在订货时预先说明。过流一段、过流二段、零序过流属于故障信息，检测到这三种信息则故障灯亮。电压越限、过负荷属于告警信息（零序电压告
警一般不要，默认不配置），检测到这些信息则告警灯亮。
零序：零序电压和零序电流可直接由外部零序 CT 或零序 PT 采集，也可由三相电压或三相电流计算获得。
压板：故障检测功能固定有软压板，只在软压板为合的状态下才启动故障检测功能。故障检测软压板可由专用的遥控量来控制分合状态。
出口：当装置检测到某条线路有故障时，对应的状态遥信置合位。此时是否出口跳闸，由参数决定，默认是不跳闸的。DTU 的故障检测一般都是只发信不跳闸的，
如果有项目需要故障跳闸，请务必和用户沟通好是否真的要故障跳闸功能。
可灵活投退各功能及设置定值。
多样化通讯方式
支持最多 5 路 RS232/RS485 接口，波特率：300 ～ 115200bps；2 路以太网，10/100M 自适应。所有接口均可自由配置各种通信规约，默认提供
IEC101、IEC104、CDT92、MODBUS 等规约，需要其它通信规约，需在订货时说明。
维护
提供专用的维护软件，运行人员可通过以太网或串口维护接口在本地或主站等远方对其进行维护，实现硬件参数配置、采样整定、实时数据查看、历史记录
分析等功能。
