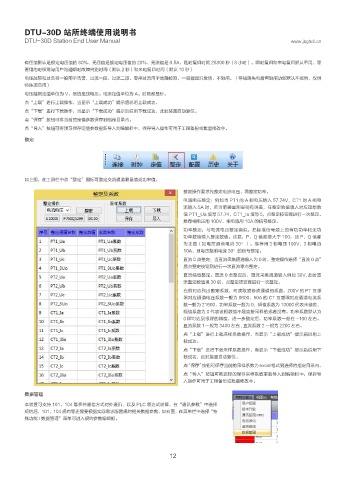

DTU-30D 站所终端使用说明书
DTU-30D Station End User Manual www.jsghdl.cn

有压值默认是额定电压值的 80%、无压值是额定电压值的 20%、无流值是 0.5A、延时复归时间 28800 秒（8 小时）。瞬时复归和来电复归默认不用，需
要用的时候需与用户沟通瞬时故障判别时间（默认 2 秒）和来电复归时间（默认 10 秒）
电压越限和过负荷一般用于告警，过流一段、过流二段、零序过流用于故障检测，一般都是只发信、不跳闸。（等线路失电后再跳闸功能默认不提供，仅供
特殊项目用）
电压越限定值单位为 V，指的是线电压。电流定值单位为 A。时限都是秒。
点“上载”进行上载操作，当显示“上载成功”提示后说明上载成功。
点“下载”进行下载操作，当显示“下载成功”提示后说明下载成功，此时装置自动复位。
点“保存”按钮可将当前的定值参数保存到指定目录内。
点“导入”按钮可将预习保存定值参数重新导入到编辑栏中，保存导入操作可用于工程备份或批量修改中。

整定

如上图，在工具栏中点“整定”图标可整定交流通道测量值或功率值。

整定操作要求先整定电流电压、再整定功率。
电流电压整定：例如当 PT1 的 A 相电压输入 57.74V，CT1 的 A 相电
流输入 5A 时，若当前装置测量稍有误差，在整定数值填入对应理想数
值 PT1_Ua 填写 57.74，CT1_Ia 填写 5，点整定按钮即进行一次整定。
推荐相电压用 100V、相电流用 10A 的信号整定。
功率整定：与电流电压整定类似，把标准信号源上的有功功率和无功
功率数值输入整定数值。注意，P、Q 值都要大于 100，且 P、Q 值都
为正数（如电压超前电流 30°）。推荐用 3 相电压 100V、3 相电流
10A、且电压超前电流 30°的信号整定。
直流 0 点整定：当直流采集通道输入为 0 时，整定操作选择“直流 0 点”
后点整定按钮则进行一次直流零点整定。
直流幅值整定：直流 0 点整定后，直流采集通道输入例如 30V, 此时直
流整定数值填 30 后，点整定按钮即进行一次整定。
右侧对应列出整定系数，可读取或修改通道的系数，200V 的 PT 互感
器对应通道电压系数一般为 8600，50A 的 CT 互感器对应通道电流系
数一般为 21600，功率系数一般为 0，幅值系数为 10000 代表未整定，
幅值系数为 0 代表该相数值不是直接采样的或者没有。功率系数默认为
0 即可达到很好的精度，进一步整定后，功率系数一般在 -100 左右。
直流系数１一般为 3400 左右 , 直流系数 2 一般为 2200 左右。
点“上载”进行上载采样系数操作，当显示“上载成功”提示后说明上
载成功。
点“下载”进行下载采样系数操作，当显示“下载成功”提示后说明下
载成功，此时装置自动复位。
点“保存”按钮可保存当前的采样系数为 excel 格式到选择的指定目录内。
点“导入”按钮可将选择的保存采样系数重新导入到编辑栏中，保存导
入操作可用于工程备份或批量修改中。

数据管理
本装置可支持 101、104 等多种通信方式对外通讯，以及 PLC 表达式计算，在“通讯参数”中选择
规约后，101、104 规约等还需要根据实际需求配置规约相关数据参数，如右图，在菜单栏中选择“特
殊功能 / 数据管理”菜单可进入规约参数编辑框。
