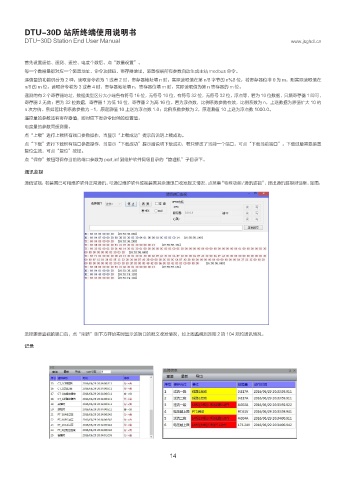

DTU-30D 站所终端使用说明书
DTU-30D Station End User Manual www.jsghdl.cn

首先设置遥信、遥测、遥控、电度个数后，点“数量设置”。
每一个数据量都对应一个装置地址、命令功能码、寄存器地址，装置根据所有参数自动生成主站 modbus 命令。
遥信量的功能码分为 2 种：读取命令若为 1 或者 2 时，寄存器地址填 n 时，实际读取值在第 n/8 字节的 n%8 位，若寄存器位非 0 为 m，则实际读取值在
n/8 的 m 位。读取命令若为 3 或者 4 时，寄存器地址填 n，寄存器位填 m 时，实际读取值为第 n 寄存器的 m 位。
遥测的有 2 个寄存器地址，数据类型区分大小端各有符号 16 位，无符号 16 位，有符号 32 位，无符号 32 位，浮点等，若为 16 位数据，只填寄存器 1 即可，
寄存器 2 无效；若为 32 位数据，寄存器 1 为低 16 位，寄存器 2 为高 16 位。若为浮点数，比例系数参数有效，比例系数为 n，上送数据为原值扩大 10 的
n 次方倍。例如若比例系数参数为 -1，原遥测值 10 上送为浮点数 1.0；比例系数参数为 2，原遥测值 10 上送为浮点数 1000.0。
遥控量的参数还有寄存器值，即对应下发命令时候的设置值。
电度量的参数同遥测量。
点“上载”进行上载所有端口参数操作，当显示“上载成功”提示后说明上载成功。
点“下载”进行下载所有端口参数操作，当显示“下载成功”提示后说明下载成功，若只修改了当前一个端口，可点“下载当前端口”。下载过后需要装置
复位生效，可点“复位”按钮。
点“保存”按钮可保存当前的端口参数为 port.inf 到维护软件同级目录的“管理机”子目录下。
通讯监视

通信监视：若装置已可和维护软件正常通讯，可通过维护软件监视装置其余通讯口收发报文情况，点菜单“特殊功能 / 通讯监视”，弹出通讯监视对话框，如图：

选择需要监视的端口后，点“刷新”则下方开始实时显示该端口的报文收发情况，如上图监视到连接２的 104 规约通讯情况。

记录

14
