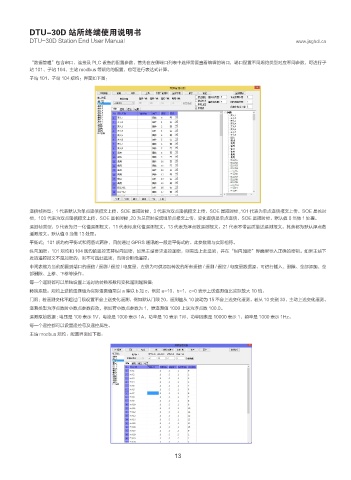

DTU-30D 站所终端使用说明书
DTU-30D Station End User Manual www.jsghdl.cn

“数据管理”包含串口、连接及 PLC 设备的配置参数，首先在左侧端口列表中选择需要查看编辑的端口，端口配置不同规约类型对应不同参数，可进行子
站 101、子站 104、主站 modbus 等规约的配置，也可进行表达式计算。
子站 101、子站 104 规约：界面如下图：

遥信帧类型：1 代表默认为单点遥信报文上传、SOE 是短时标，3 代表为双点遥信报文上传、SOE 是短时标 ,101 代表为单点遥信报文上传、SOE 是长时
标，103 代表为双点遥信报文上传、SOE 是长时标 ,20 为总召时按成组单点报文上传、变化遥信是单点遥信、SOE 是短时标。默认值 0 当做 1 处理。
遥测帧类型：9 代表为归一化值遥测报文，11 代表标度化值遥测报文，13 代表为浮点数遥测报文，21 代表不带品质描述遥测报文。其余都为默认浮点数
遥测报文。默认值 0 当做 13 处理。
平衡式：101 规约有平衡式和问答式两种，目前通过 GPRS 通讯的一般是平衡式的。此参数需与实际相符。
纵向加密：101 规约和 104 规约的遥控支持纵向加密，如果主站要求遥控加密，则需选上此选项，并在“纵向加密”界面里导入正确的密钥。如果主站下
发的遥控报文不是加密的，则不可选此选项，否则会拒绝遥控。
中间表格为当前配置到端口的遥信 / 遥测 / 遥控 / 电度量，左侧为可供添加转发的所有遥信 / 遥测 / 遥控 / 电度量数据源。可进行插入、删除、全部添加、全
部删除、上移、下移等操作。
每一个遥测都可以单独设置上送时的转换系数和变化遥测越限值：
转换系数：规约上送的遥测值为实际遥测值乘以 a 除以 b 加 c，例如 a=10，b=1，c=0 表示上送遥测值比实际放大 10 倍。
门限：若遥测变化不超过门限设置不会上送变化遥测，例如默认门限 20，遥测值从 10 波动为 15 不会上送变化遥测，若从 10 变到 30，主动上送变化遥测。
遥测类型为浮点数时小数点参数有效，例如若小数点参数为 1，原遥测值 1000 上送为浮点数 100.0。
遥测原始数据 : 电压是 100 表示 1V、电流是 1000 表示 1A、功率是 10 表示 1W、功率因素是 10000 表示 1、频率是 1000 表示 1Hz。
每一个遥控都可以设置遥控号及遥控属性。
主站 modbus 规约：配置界面如下图：

13
