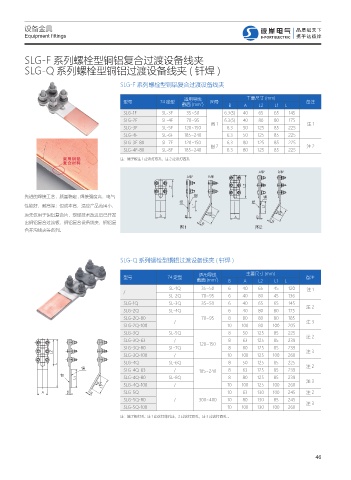

Page 55 - 浙江彼岸电气有限公司(样本)

设备金具
Equipment fittings

SLG-F 系列螺栓型铜铝复合过渡设备线夹
SLG-Q 系列螺栓型铜铝过渡设备线夹 ( 钎焊 )

SLG-F 系列螺栓型铜铝复合过渡设备线夹

适用导线 主要尺寸 (mm)
型号 74 定型 截面 (mm ) 2 图号 B A L2 L1 L 备注
SLG-1F SL-3F 35~50 6.3(5) 40 65 65 145
SLG-2F SL-4F 70~95 图1 6.3(5) 40 80 80 175 注1
SLG-3F SL-5F 120~150 6.3 50 125 85 225
SLG-4F SL-6F 185~240 6.3 50 125 85 225
SLG-3F-80 SL-7F 120~150 图2 6.3 80 125 85 225 注2
SLG-4F-80 SL-8F 185~240 6.3 80 125 85 225
注：端子板注 1 建议打双孔，注 2 建议打四孔

"ۋ #ۋ
"ۋ #ۋ
- -
先进的焊接工艺，质量稳定 , 焊接强度高，电气 ᨶ ᨶ
ᨷ ᨷ
性能好，耐高温；但成本高，适应产品范围小， - -
原先仅用于铜铝复合片，现经技术改进后已开发 " # c - " # c -
出铜铝复合过渡板、铜铝复合设备线夹、铜铝复 # #
ڎ ڎ
合并沟线夹等系列。

SLG-Q 系列螺栓型铜铝过渡设备线夹 ( 钎焊 )

型号 74 定型 适用导线 主要尺寸 (mm) 备注
截面 (mm ) B A L2 L1 L
2
SL-1Q 35~50 6 40 65 45 120 注1
/
SL-2Q 70~95 6 40 80 45 136
SLG-1Q SL-3Q 35~50 6 40 65 65 145
注2
SLG-2Q SL-4Q 6 40 80 80 175
SLG-2Q-80 / 70~95 8 80 80 80 185 注3
SLG-2Q-100 10 100 80 100 205
SLG-3Q SL-5Q 8 50 125 85 225
注2
SLG-3Q-63 / 120~150 8 63 125 85 239
SLG-3Q-80 SL-7Q 8 80 125 85 239
- SLG-3Q-100 / 10 100 125 100 260 注3
SLG-4Q SL-6Q 8 50 125 85 225
- 注2
ᨶ SLG-4Q-63 / 185~240 8 63 125 85 239
ᨷ
- SLG-4Q-80 SL-8Q 8 80 125 85 239
c SLG-4Q-100 / 10 100 125 100 260 注3
-
" # # SLG-5Q 10 63 130 100 245 注2
SLG-5Q-80 / 300~400 10 80 130 85 245 注3
SLG-5Q-100 10 100 130 100 260
注：端子板打孔 : 注 1 建议打单孔注，2 建议打双孔，注 3 建议打四孔 。
