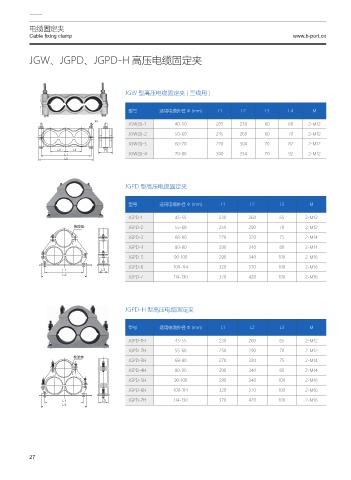

Page 36 - 浙江彼岸电气有限公司(样本)

电缆固定夹
Cable fixing clamp www.b-port.cn

JGW、JGPD、JGPD-H 高压电缆固定夹

JGW 型高压电缆固定夹 ( 三线用 )

型号 适用电缆外径 Φ (mm) L1 L2 L3 L4 M

.
JGW(3)-1 40-50 205 239 60 60 2-M12
JGW(3)-2 50-60 245 269 60 70 2-M12
JGW(3)-3 60-70 270 304 70 82 2-M12
- - -
- JGW(3)-4 70-80 300 334 70 92 2-M12
-

JGPD 型高压电缆固定夹

型号 适用电缆外径 Φ (mm) L1 L2 L3 M

JGPD-1 45-55 230 260 65 2-M12
඼ᑬޘ JGPD-2 55-68 250 290 70 2-M12
JGPD-3 68-80 270 320 75 2-M14
JGPD-4 80-90 290 340 80 2-M14

JGPD-5 90-100 290 340 100 2-M16
JGPD-6 100-114 320 370 100 2-M16
. .
.
JGPD-7 114-130 370 420 100 2-M16

JGPD-H 型高压电缆固定夹

型号 适用电缆外径 Φ (mm) L1 L2 L3 M
JGPD-1H 45-55 230 260 65 2-M12

JGPD-2H 55-68 250 290 70 2-M12
඼ᑬޘ
JGPD-3H 68-80 270 320 75 2-M14
JGPD-4H 80-90 290 340 80 2-M14
JGPD-5H 90-100 290 340 100 2-M16
JGPD-6H 100-114 320 370 100 2-M16

. . JGPD-7H 114-130 370 420 100 2-M16
.

27
