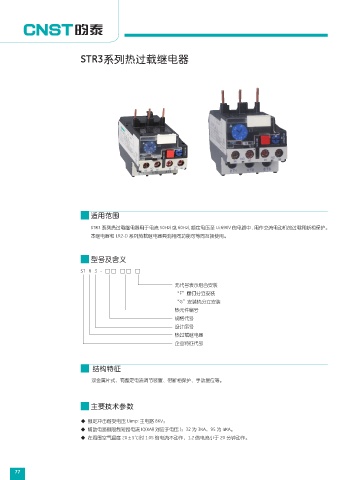

STR3系列热过载继电器
适用范围
STR3 系列热过载继电器用于电流 50Hz( 或 60Hz), 额定电压至 Ui:690V 的电路中 , 用作交流电动机的过载和断相保护。
本继电器和 LR2-D 系列热载继电器具有相同功能可等同互换使用。
型号及含义
ST R 3 - □ □ □ □ □
无代号表示组合安装
“F”螺钉分立安装
“G”安装轨分立安装
热元件编号
规格代号
设计序号
热过载继电器
企业特征代号
结构特征
双金属片式、有整定电流调节装置、带断相保护、手动复位等。
主要技术参数
◆ 额定冲击耐受电压 Uimp: 主电路 8KV；
◆ 辅助电路额限制短路电流 IQ(KA)( 对应于电压 )：32 为 3KA，95 为 4KA。
◆ 在周围空气温度 20±5℃时 1.05 倍电流不动作，1.2 倍电流小于 20 分钟动作。
