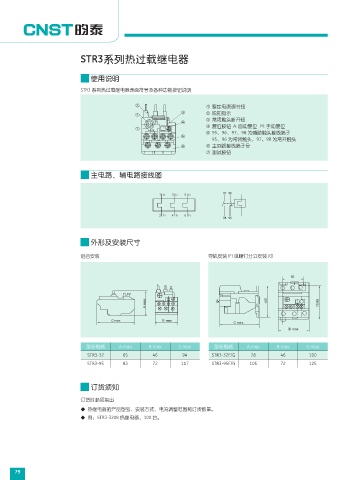

STR3系列热过载继电器

使用说明
STR3 系列热过载继电器表面符号及各种功能按钮说明

2 ① 整定电流调节钮
3
1 ② 脱扣指示
③ 常闭触头断开钮
4
④ 复位按钮 A: 自动复位 M: 手动复位
7
⑤ 95、96、97、98 为辅助触头接线端子
5
95、96 为常闭触头，97、98 为常开触头
6 ⑥ 主回路接线端子号
⑦ 测试按钮

主电路、辅电路接线图

97 95
1L1 3L2 5 L3

2T1 4T2 6T3
98 96

外形及安装尺寸

组合安装 导轨安装 (F) 或螺钉分立安装 (G)

50
50

105 75/89
A max A max 105 75/89

C max B max C max
C max B max C max B max
B max

型号规格 A max B max C max 型号规格 A max B max C max
STR3-32 65 46 94 STR3-32F/G 78 46 100
STR3-95 83 72 117 STR3-95F/G 105 72 125

订货须知

订货时必须指出
◆ 热继电器的产品型号、安装方式、电流调整范围和订货数量。
◆ 例：STR3-3208 热继电器，100 台。
