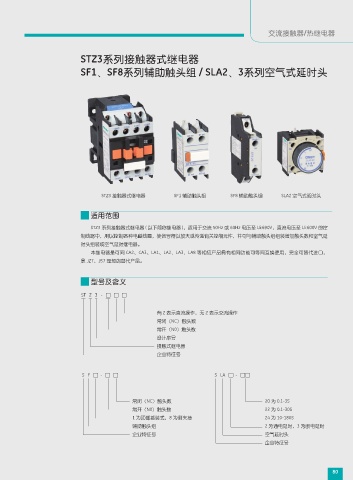

P. 85
交流接触器/热继电器
STZ3系列接触器式继电器
SF1、SF8系列辅助触头组 / SLA2、3系列空气式延时头
STZ3 接触器式继电器 SF1 辅助触头组 SF8 辅助触头组 SLA2 空气式延时头
适用范围
STZ3 系列接触器式继电器 ( 以下简称继电器 )，适用于交流 50Hz 或 60Hz 电压至 Ui:690V，直流电压至 Ui:600V 的控
制线路中，用以控制各种电磁线圈，使信号得以放大或传递有关控制元件，并可与辅助触头组组装增加触头数和空气延
时头组装成空气延时继电器。
本继电器是可同 CA2、CA3、LA1、LA2、LA3、LA8 等相应产品具有相同功能可等同互换使用，完全可替代进口，
是 JZ7、JS7 理想的替代产品。
型号及含义
ST Z 3 - □ □ □
有 Z 表示直流操作，无 Z 表示交流操作
常闭（NC）触头数
常开（N0）触头数
设计序号
接触式继电器
企业特征号
S F □ - □ □ S LA □ - □□
常闭（NC）触头数 20 为 0.1-3S
常开（N0）触头数 22 为 0.1-30S
1 为顶部插装式，8 为侧夹持 24 为 10-180S
辅助触头组 2 为通电延时，3 为断电延时
企业特征号 空气延时头
企业特征号
80
