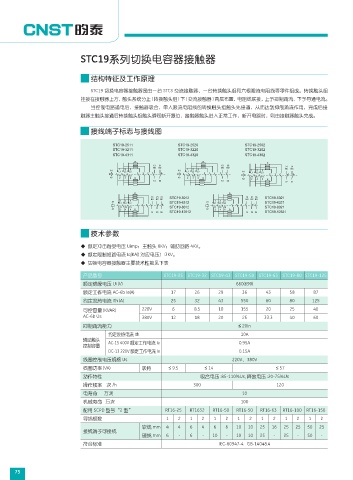

STC19系列切换电容器接触器

结构特征及工作原理

STC19 切换电容器接触器是由一台 STC3 交流接触器、一台转换触头组和六根限流电阻线等零件组成。转换触头组
挂接在接触器上方，触头系统分上 ( 转换触头组 ) 下 ( 交流接触器 ) 两层布置，电阻线联接，上予抑制涌流、下予导通电流。
当控制电路通电后，接触器吸合，串入限流电阻线的转换触头组触头先接通，从而达到抑制涌流作用，完成后接
触器主触头接通后转换触头组触头瞬间断开复位，接触器触头进入正常工作，断开电路时，则由接触器触头完成。

接线端子标志与接线图

STC19-2511 STC19-2520 STC19-2502
STC19-3211 STC19-3220 STC19-3202
STC19-4311 STC19-4320 STC19-4302
R R R
13 31 13 33
NO NC NO NO 21 31
A1 L1 1 L2 3 L3 5 A1 L1 1 L2 3 L3 5 A1 L1 1 L2 3 L3 5 NC NC
T1 T2 T3 T1 T2 T3 T1 T2 T3
A2 2 4 6 R A2 2 4 6 R A2 2 4 6 R
14 32 14 34
22 32
R R
13 21 31 STC19-5012 13 21 33 STC19-5021
A1 L1 1 L2 3 L3 5 NO NC NC STC19-6312 A1 L1 1 L2 3 L3 5 NO NC NO STC19-6321
T1 T2 T3 STC19-8012 T1 T2 T3 STC19-8021
A2 2 4 6 R A2 2 4 6 R
14 22 32 STC19-12512 14 22 34 STC19-12521
技术参数

◆ 额定冲击耐受电压 Uimp：主触头 8KV；辅助回路 4KV。
◆ 额定限制短路电流 Iq(KA)( 对应电压）:3KV。
◆ 切换电容器接触器主要技术性能见下表

产品型号 STC19-25 STC19-32 STC19-43 STC19-50 STC19-63 STC19-80 STC19-125
额定绝缘电压 Ui (V) 660(690)
额定工作电流 AC-6b Ie(A) 17 26 29 36 43 58 87
约定发热电流 Ith (A) 25 32 43 550 60 80 125
可控容量 (KVAR) 220V 6 8.5 10 155 20 25 40
AC-6b Us 380V 12 18 20 25 33.3 40 60
抑制涌流能力 ≤ 20In
约定发热电流 Ith 10A
辅助触头 AC-15 400V 额定工作电流 Ie 0.95A
控制容量
DC-13 220V 额定工作电流 Ie 0.15A
线圈控制电压规格 Us 220V、380V
线圈功率 (VA) 吸持 ≤ 9.5 ≤ 14 ≤ 57
动作特性 吸合电压 :85-110%Us, 释放电压 :20-75%Us
操作频率 次 /h 300 120
电寿命 万次 10
机械寿命 万次 100
配用 SCPD 型号“2 型” RT16-25 RT1632 RT16-50 RT16-50 RT16-63 RT16-100 RT16-150
导线根数 1 2 1 2 1 2 1 2 1 2 1 2 1 2
软线 mm 4 4 6 4 6 6 10 10 25 16 25 25 50 25
接线端子可接线
硬线 mm 6 - 6 - 10 - 10 10 25 - 25 - 50 -
符合标准 IEC-60947-4 GB-14048.4

75
