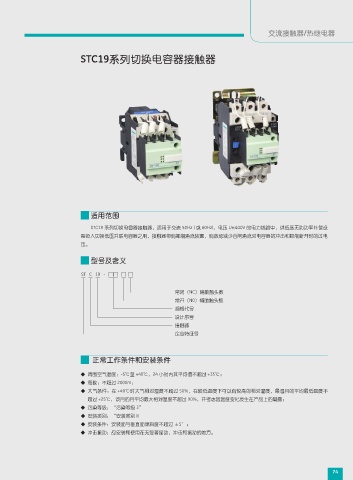

Page 79 - 北京森泰电器有限公司（88p）
P. 79
交流接触器/热继电器
STC19系列切换电容器接触器
适用范围
STC19 系列切换电容器接触器，适用于交流 50Hz ( 或 60Hz)，电压 Ue:400V 的电力线路中，供低压无功功率补偿设
备投入切换低压并联电容器之用，接触器带有抑制涌流装置，有效地减少合闸涌流对电容器的冲击和抑制断开时的过电
压。
型号及含义
ST C 19 - □□ □ □
常闭（NC）辅助触头数
常开（N0）辅助触头数
规格代号
设计序号
接触器
企业特征号
正常工作条件和安装条件
◆ 周围空气温度：-5℃至 +40℃，24 小时内其平均值不超过 +35℃；
◆ 海拔：不超过 2000m；
◆ 大气条件：在 +40℃时大气相对湿度不超过 50%，在较低温度下可以有较高的相对湿度，最湿月的平均最低温度不
超过 +25℃，该月的月平均最大相对温度不超过 90%，并考虑因温度变化发生在产品上的凝露；
◆ 污染等级：“污染等级 3”
◆ 安装类别：“安装类别Ⅲ
◆ 安装条件：安装面与垂直面倾斜度不超过 ±5°；
◆ 冲击振动：应安装和使用在无显著摇动、冲击和振动的地方。
