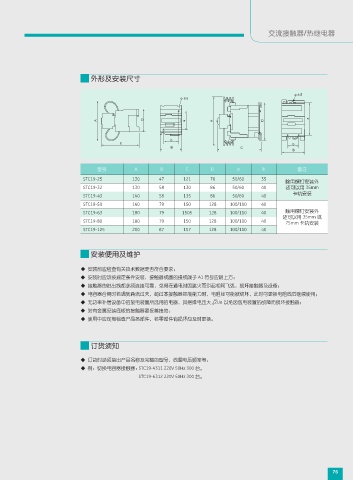

交流接触器/热继电器

外形及安装尺寸

φ6.5
φ6.5

A D a A D a

b
C b
B C
B

型号 A B C D a b 备注
STC19-25 130 47 121 76 50/60 35
除用螺钉安装外
STC19-32 130 58 130 86 50/60 40 还可以用 35mm
STC19-43 140 58 135 86 50/60 40 卡轨安装
STC19-50 140 79 150 128 100/110 40
STC19-63 180 79 1505 128 100/110 40 除用螺钉安装外
还可以用 35mm 或
STC19-80 180 79 150 128 100/110 40 75mm 卡轨安装
STC19-125 200 87 157 128 100/110 40

安装使用及维护

◆ 安装前应检查有关技术数据是否符合要求；
◆ 安装时应该按规定条件安装，接触器线圈的接线端子 A1 符号应朝上方；
◆ 接触器的进出线都必须连接可靠，免得在通电时因跳火而引起相间飞弧，损坏接触器及设备；
◆ 电容器合闸时若遇到涌流过大，超过本接触器抑制能力时，电阻丝可能被烧坏，此时可更换电阻线后继续使用；
◆ 无功率补偿设备中的放电装置所选用的电器，其绝缘电压大 2Ue 以免因放电装置的故障而损坏接触器；
◆ 对有金属安装底板的接触器要妥善接地；
◆ 使用中应定期检查产品各部件，若零部件有损坏应及时更换。

订货须知

◆ 订货时必须指出产品名称及完整的型号，线圈电压频率等；
◆ 例：切换电容器接触器： STC19-4311 220V 50Hz 300 台。
STC19-6312 220V 50Hz 300 台。
