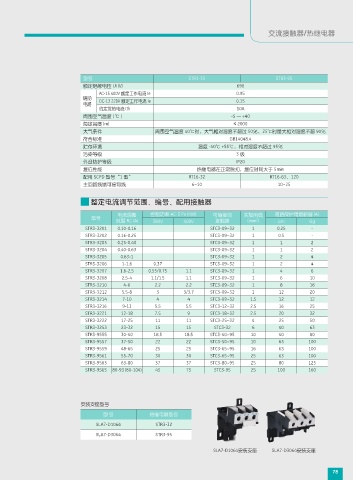

交流接触器/热继电器

型号 STR3-32 STR3-95
额定绝缘电压 Ui (V) 690
AC-15 400V 额定工作电流 Ie 0.95
辅助 DC-13 220V 额定工作电流 Ie 0.15
电路
约定发热电流 Ith 10A
周围空气温度 ( ℃ ) -5 ～ +40
海拔高度 (m) ≤ 2000
大气条件 周围空气温度 40℃时，大气相对湿度不超过 50％，25℃时最大相对湿度不超 90％
符合标准 GB14048.4
贮存环境 温度 -40℃ +55℃，相对湿度不超过 95％
污染等级 3 级
外设防护等级 IP20
复位性能 热继电器在正常脱扣，复位时间大于 5min
配用 SCPD 型号“1 型” RT16-32 RT16-63、120
主回路线端可接导线 6~10 10~25

整定电流调节范围、编号、配用接触器

电流调整 控制功率 AC-3 Pe (KW) 可插接的 实验用线 短路保护用熔断器 (A)
型号 2
范围 RC (A) 380V 400V 接触器 (mm ) am Gg
STR3-3201 0.10-0.16 STC3-09~32 1 0.25 -
STR3-3202 0.16-0.25 STC3-09~32 1 0.5 -
STR3-3203 0.25-0.40 STC3-09~32 1 1 2
STR3-3204 0.40-0.63 STC3-09~32 1 1 2
STR3-3205 0.63-1 STC3-09~32 1 2 4
STR3-3206 1-1.6 0.37 STC3-09~32 1 2 4
STR3-3207 1.6-2.5 0.55/0.75 1.1 STC3-09~32 1 4 6
STR3-3208 2.5-4 1.1/1.5 1.1 STC3-09~32 1 6 10
STR3-3210 4-6 2.2 2.2 STC3-09~32 1 8 16
STR3-3212 5.5-8 3 3/3.7 STC3-09~32 1 12 20
STR3-3214 7-10 4 4 STC3-09~32 1.5 12 12
STR3-3216 9-13 5.5 5.5 STC3-12~32 2.5 16 25
STR3-3221 12-18 7.5 9 STC3-18~32 2.5 20 32
STR3-3222 17-25 11 11 STC3-25~32 4 25 50
STR3-3253 23-32 15 15 STC3-32 6 40 63
STR3-9555 30-40 18.5 18.5 STC3-40~95 10 40 80
STR3-9557 37-50 22 22 STC3-50~95 10 63 100
STR3-9559 48-65 25 25 STC3-65~95 16 63 100
STR3-9561 55-70 30 30 STC3-65~95 25 63 100
STR3-9563 63-80 37 37 STC3-80~95 25 80 125
STR3-9565 80-93 (80-104) 45 75 STC3-95 25 100 160

安装支座型号

型 号 热继电器型号
SLA7-D1064 STR3-32
SLA7-D3064 STR3-95

SLA7-D1064安装支座 SLA7-D3064安装支座

78
