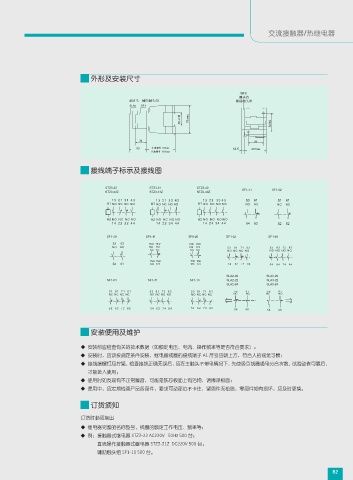

P. 87
交流接触器/热继电器
外形及安装尺寸
SF8
SL A□ SF 1
76max
35 50/60
34 35
53 81max 12.5 47max
115max
接线端子标示及接线图
STZ3-22 STZ3-31 STZ3-40 SF1-11 SF1-02
STZ3-22Z STZ3-31Z STZ3-40Z
SF1-20 SF8-11 SF8-20 SF1-22 SF1-40
SLA2-20 SLA3-20
SF1-04 SF1-31 SF1-13 SLA2-22 SLA3-22
SLA2-24 SLA3-24
安装使用及维护
◆ 安装前应检查有关的技术数据（如额定电压、电流、操作频率等是否符合要求）；
◆ 安装时，应该按规定条件安装，继电器线圈的接线端子 A1 符号应朝上方，符合人的视觉习惯；
◆ 接线端螺钉应拧紧，检查接线正确无误后，应在主触头不带电情况下，先使吸引线圈通电分合次数，试验动作可靠后，
才能投入使用；
◆ 使用时如发现有不正常噪音，可能是铁芯极面上有污物，请擦净极面；
◆ 使用中，应定期检查产品各部件，要求可动部位不卡住，紧固件无松脱，零部件如有损坏，应及时更换。
订货须知
订货时必须指出
◆ 继电器完整的名称型号，线圈的额定工作电压、频率等；
◆ 例：接触器式继电器 STZ3-22 AC220V 50Hz 500 台；
直流操作接触器式继电器 STZ3-31Z DC220V 500 台；
辅助触头组 SF1-11 500 台。
82
