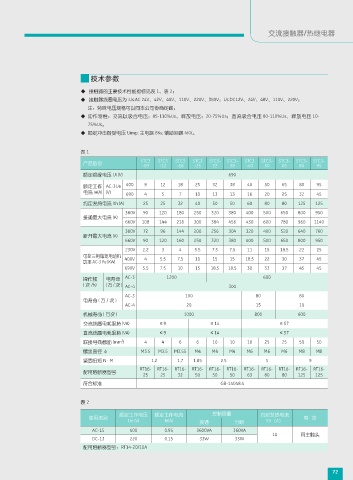

交流接触器/热继电器

技术参数

◆ 接触器的主要技术性能指标见表 1、表 2；
◆ 接触器线圈电压为 :Us:AC 24V、42V、48V、110V、220V、380V；Us:DC12V、24V、48V、110V、220V；
注：特殊电压规格可以同本公司协商定做；
◆ 动作特性：交流以吸合电压：85-110%Us、释放电压：20-75%Us；直流吸合电压 80-110%Us、释放电压 10-
75%Us。
◆ 额定冲击耐受电压 Uimp: 主电路 8Kv, 辅助回路 4KV。

表 1
STC3 STC3 STC3 STC3 STC3- STC3- STC3 STC3- STC3- STC3- STC3-
产品型号 -09 -12 -18 -25 32 38 -40 50 65 80 95
额定绝缘电压 Ui (V) 690
额定工作 AC-3Ue 400 9 12 18 25 32 38 40 50 65 80 95
电流 Ie(A) (V) 690 4 5 7 10 13 13 16 20 25 32 45
约定发热电流 Ith (A) 25 25 32 40 50 50 60 80 80 125 125
380V 90 120 180 250 320 380 400 500 650 800 950
接通最大电流 (A)
660V 108 144 216 300 384 456 430 600 780 960 1140
380V 72 96 144 200 256 304 320 400 520 640 760
断开最大电流 (A)
660V 90 120 160 250 320 380 400 500 650 800 950
230V 2.2 3 4 5.5 7.5 7.5 11 15 18.5 22 25
可控三相鼠笼电动机
功率 AC-3 Pe (KW) 400V 4 5.5 7.5 11 15 15 18.5 22 30 37 45
690V 5.5 7.5 10 15 18.5 18.5 30 33 37 45 45
AC-3 1200 600
操作频 电寿命
( 次 /h) (万/次) AC-4 300
AC-3 100 80 60
电寿命 ( 万 / 次 )
AC-4 20 15 10
机械寿命 ( 万次 ) 1000 800 600
交流线圈电耗吸持 (VA) ≤ 9 ≤ 14 ≤ 57
直流线圈电耗吸持 (VA) ≤ 9 ≤ 14 ≤ 57
联接导线截面 (mm ) 4 4 6 6 10 10 16 25 25 50 50
2
螺丝直径 φ M3.5 M3.5 M3.55 M4 M4 M4 M6 M6 M6 M8 M8
紧固扭短 N · M 1.2 1.7 1.85 2.5 5 9
RT16- RT16- RT16- RT16- RT16- RT16- RT16- RT16- RT16- RT16- RT16-
配用熔断器型号
25 25 32 50 50 50 63 80 80 125 125
符合标准 GB-14048.4

表 2

额定工作电压 额定工作电流 控制容量 约定发热电流
使用类别 寿 命
Ue (V) Ie(A) 接通 分断 Ith（A）
AC-15 400 0.95 3600VA 360VA
10 同主触头
DC-13 220 0.15 33W 33W
配用熔断器型号：RT14-20/10A
