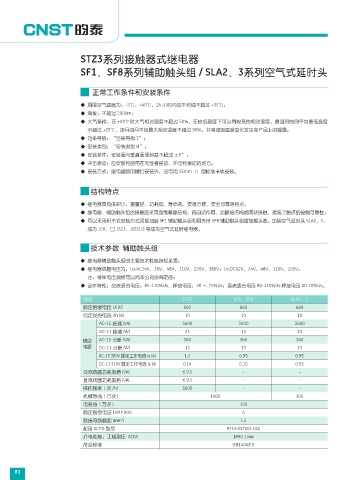

STZ3系列接触器式继电器

SF1、SF8系列辅助触头组 / SLA2、3系列空气式延时头

正常工作条件和安装条件
◆ 周围空气温度为：-5℃、+40℃，24 小时内其平均值不超过 +35℃；
◆ 海拔：不超过 2000m；
◆ 大气条件：在 +40℃时大气相对湿度不超过 50%，在较低温度下可以有较高的相对湿度，最湿月的月平均最低温度
不超过 +25℃，该月的月平均最大相对湿度不超过 90%。并考虑因温度变化发生在产品上的凝露；
◆ 污染等级：“污染等级 3”；
◆ 安装类别：“安装类别Ⅲ”；
◆ 安装条件：安装面与垂直面倾斜度不超过 ±5°；
◆ 冲击振动：应安装和使用在无显著摇动、冲击和振动的地方。
◆ 安装方式：继电器除用螺钉安装外，还可用 35mm 型标准卡轨安装。

结构特点
◆ 继电器具有体积小、重量轻、功耗低、寿命高、安装方便、安全可靠等特点；
◆ 继电器、辅助触头组的接触面采用强制摩擦结构，有自洁作用，动静接点构成网状接触，提高了触点的接触可靠性；
◆ 可以采用积木式安装方式顶部加装 SF1 辅助触头组和侧夹持 SF8 辅助触头组增加触头数。加装空气延时头 SLA2、3，
成为 JSK、□ JS23、JZD2-S 等成为空气式延时继电器。

技术参数 辅助触头组
◆ 继电器辅助触头组的主要技术性能指标见表；
◆ 继电器线圈电压为：Us:AC24V、36V、48V、110V、220V、380V；Us:DC12V、24V、48V、110V、220V；
注：特殊电压规格可以同本公司协商定做；
◆ 动作特性：交流吸合电压：85-110%Us，释放电压：20 ～ 75%Us；直流吸合电压 80-110%Us 释放电压 10-70%Us。
型号 STZ3 SF1、SF8 SLA2、3
额定绝缘电压 Ui (V) 660 660 660
约定发热电流 Ith (A) 10 10 10
AC-15 接通 (VA) 3600 3600 3600
DC-13 接通 (W) 33 33 33
辅助 AC-15 分断 (VA) 360 360 360
电路 DC-13 分断 (W) 33 33 33
AC-15 380V 额定工作电流 Ie (A) 1.2 0.95 0.95
DC-13 220V 额定工作电流 Ie (A) 0.14 0.15 0.55
交流线圈功耗吸持 (VA) ≤ 9.5 - -
直流线圈功耗吸持 (VA) ≤ 9.5 - -
操作频率 ( 次 /h) 3600 - -
机械寿命 ( 万次 ) 1000 300
电寿命 ( 万次 ) 100
额定耐受电压 UIMP (KV) 4
联接导线截面 (mm ) 1.5
2
配用 SCPD 型号 RT16-(NT00)-10A
介电性能：工频耐压 AC(V) 1890 1min
符合标准 GB14048.5
