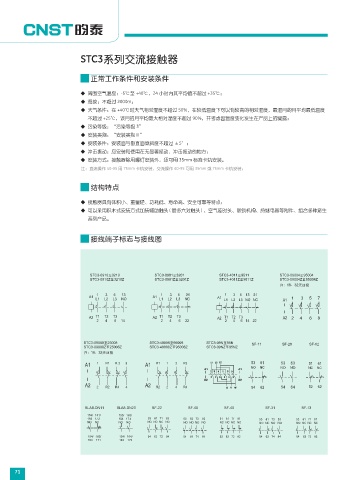

Page 76 - 北京森泰电器有限公司（88p）

STC3系列交流接触器

正常工作条件和安装条件

◆ 周围空气温度：-5℃至 +40℃，24 小时内其平均值不超过 +35℃；
◆ 海拔：不超过 2000m；
◆ 大气条件：在 +40℃时大气相对湿度不超过 50%，在较低温度下可以有较高的相对湿度，最湿月的月平均最低温度
不超过 +25℃，该月的月平均最大相对湿度不超过 90%，并考虑因温度变化发生在产品上的凝露；
◆ 污染等级：“污染等级 3”
◆ 安装类别：“安装类别Ⅲ”
◆ 安装条件：安装面与垂直面倾斜度不超过 ±5°；
◆ 冲击振动：应安装和使用在无显著摇动、冲击振动的地方；
◆ 安装方式：接触器除用螺钉安装外，还可用 35mm 标准卡轨安装。
注：直流操作 40-95 用 75mm 卡轨安装，交流操作 40-95 可用 35mm 或 75mm 卡轨安装；

结构特点

◆ 接触器具有体积小、重量轻、功耗低、寿命高、安全可靠等特点；
◆ 可以采用积木式安装方式加装辅助触头 ( 最多六对触头 ) 、空气延时头、联锁机构、热继电器等附件、组合多种派生
系列产品。

接线端子标志与接线图

STC3-0910ᒗ3210 STC3-0901ᒗ3201 STC3-4011ᒗ9511 STC3-09004ᒗ95004
STC3-0910Zᒗ3210Z STC3-0901Zᒗ3201Z STC3-4011Zᒗ9511Z STC3-09004Zᒗ95004Z
ᓖğ18a32ᇄ႐૵
5
1
21
13
21
5
1
3
A1 L1 L2 3 L3 13 A1 L1 1 L2 3 L3 5 NC A1 L1 L2 L3 NO NC A1 1 3 5 7
NO
A2 T1 T2 T3 A2 T1 T2 T3 A2 T1 T2 T3 A2 2 4 6 8
2 4 6 14 2 4 6 22 2 4 6 14 22
STC3-09008ᒗ25008 STC3-40008ᒗ95008 STC3-09Nᒗ95N SF-11 SF-20 SF-02
STC3-09008Zᒗ25008Z STC3-40008Zᒗ95008Z STC3-09NZᒗ95NZ
ᓖğ18a32ᇄ႐૵
53 61
51 61
53 63
A1 1 R1 R 3 3 A1 R1 1 3 R3 NO NC NO NO NC NC
A2 2 R2 R4 4 A2 R2 2 4 R4 54 62 54 64 52 62

SLA8-DN11 SLA8-DN20 SF-22 SF-40 SF-40 SF-31 SF-13
153/ 161/ 153/ 163/
184172 184174 53 61 71 83 53 63 73 83 51 61 71 81 53 61 73 83 53 61 71 81
NO NC NO NO NO NC NC NO NO NO NO NO NC NC NC NC NO NC NO NO NO NC NC NC

154/ 162/ 154/ 164/ 54 62 72 84 54 64 74 84 52 62 72 82 54 62 74 84 54 62 72 82
183 171 183 173

71
