交流接触器/热继电器

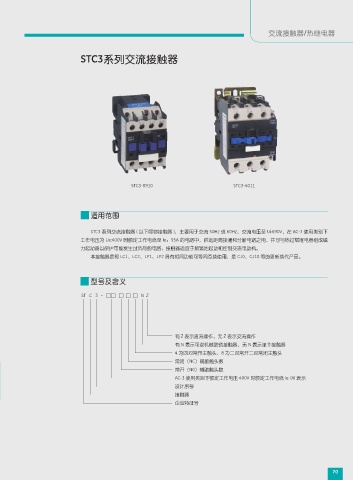

STC3系列交流接触器

STC3-0910 STC3-4011

适用范围

STC3 系列交流接触器 ( 以下简称接触器 )，主要用于交流 50Hz 或 60Hz，交流电压至 Ui:690V，在 AC-3 使用类别下
工作电压为 Ue:400V 时额定工作电流至 Ie：95A 的电路中，供远距离接通和分断电路之用，并可与热过载继电器组成磁
力起动器以保护可能发生过负荷的电路，接触器适宜于频繁地起动和控制交流电动机。
本接触器是和 LC1、LC2、LP1、LP2 具有相同功能可等同互换使用，是 CJ0、CJ10 等的更新换代产品。

型号及含义

ST C 3 - □□ □ □ □ N Z

有 Z 表示直流操作，无 Z 表示交流操作
有 N 表示可逆机械联锁接触器，无 N 表示单个接触器
4 为四对常开主触头、8 为二对常开二对常闭主触头
常闭（NC）辅助触头数
常开（N0）辅助触头数
AC-3 使用类别下额定工作电压 400V 时额定工作电流 Ie: (A) 表示
设计序号
接触器
企业特征号

70
