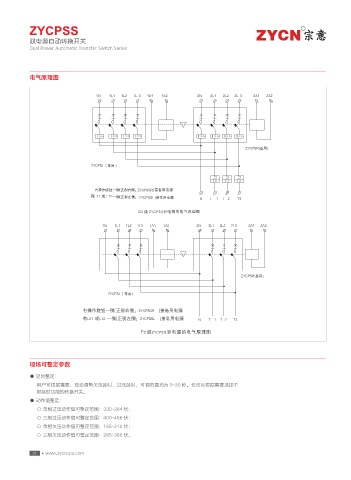

ZYCPSS                                                                                        R

           双电源自动转换开关
           Dual Power Automatic Transfer Switch Series




           电气原理图


                                   /    -    -    -     "    "        /   -    -    -     "    "







                                  *      *      *      *             * *      * *      * *     * *

                                                                                     ;:$143 ܫၸ

                                ;:$14-὇࣡ၸὈ

                                                                          *     *     *
                                                ;:$1443
                                  -    -         ;:$144-              /  5     5     5

                                                $#  ;:$14

                                     /   -    -    -    "    "        /   -    -    -    "    "









                                                                                    ;:$143 ܫၸ


                                      ;:$14-὇࣡ၸὈ

                                                 ;:$1443
                               -    -            ;:$144-             /   5     5     5

                                                  $  ;:$14 4





           现场可整定参数
           ● 延时整定:
              用户可根据需要,现场调整欠压延时、过压延时,可调范围均为 5~30 秒。也可以根据需要选择不
              带延时功能的转换开关。
           ● 动作值整定:
              ○ 单相过压动作值可整定范围:230~264 伏;
              ○ 三相过压动作值可整定范围:400~456 伏;
              ○ 单相欠压动作值可整定范围:165~210 伏;
              ○ 三相欠压动作值可整定范围:285~360 伏。
