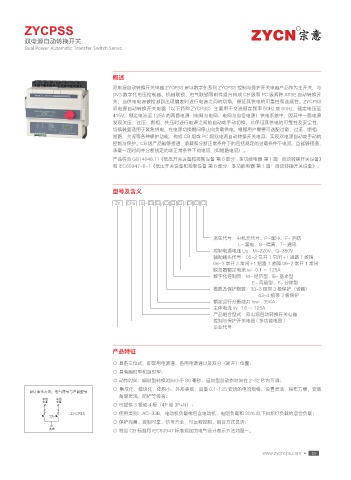

Page 27 - 上海宗意电气有限公司

ZYCPSS R

双电源自动转换开关
Dual Power Automatic Transfer Switch Series

概述
双电源自动转换开关电器 ZYCPSS 是以数字化系列 ZYCPSS 控制与保护开关电器产品作为主开关，与
DV3 数字化电压控制器、机械联锁、电气联锁等附件组合构成 CB 级和 PC 级两种 ATSE 自动转换开
关，当供电电源被检测到出现偏差时进行电源之间的切换，保证其供电的可靠性和连续性。ZYCPSS
双电源自动转换开关电器（以下简称 ZYCPSS）主要用于交流额定频率 50Hz 或 60Hz、额定电压至
415V，额定电流至 125A 的两路电源（电网与电网、电网与自备电源）供电系统中，因其中一路电源
发现欠压、过压、断相、失压时进行电源之间的自动或手动切换，以保证其供电的可靠性及安全性，
切换装置适用于紧急供电，在电源切换期间停止向负载供电。根据用户需要可选配过载、过流、断相、
短路、欠流等各种保护功能，构成 CB 级或 PC 级双电源自动转换开关电器，实现双电源自动或手动的
控制与保护。CB 级产品能够接通、承载和分断正常条件下的包括规定的过载条件下电流，且能够接通、
承载一定时间并分断规定的非正常条件下的电流（如短路电流）。
产品符合 GB14048.11《低压开关设备和控制设备 第 6 部分：多功能电器 第 1 篇：自动转换开关设备》
和 IEC60947-6-1《低压开关设备和控制设备 第 6 部分：多功能电器 第 1 篇：自动转换开关设备》。

型号及含义

ZY CPS S - □ □ / □ □ □ / □ □ □

派生代号：电机无代号、P- 配电、F- 消防
L- 漏电、G- 隔离、T- 通讯
控制电源电压 Us：M-220V、Q-380V
辅助触头代号：02-2 常开 1 常闭 +1 短路 1 故障
06-3 常开 3 常闭 +1 短路 1 故障 09-2 常开 1 常闭
脱扣器额定电流 Ie：0.1 ～ 125A
数字化控制器：M- 经济型、B- 基本型
E- 高级型、F- 分体型
极数及保护极数：33-3 极带 3 极保护（省略）
43-4 极带 3 极保护
额定运行分断能力 Icw：35KA
主体电流 In：16 ～ 125A
产品组合型式：双电源自动转换开关电器
控制与保护开关电器 ( 多功能电器 )
企业代号

产品特征
○ 具备三位式，即常用电源通、备用电源通以及双分（断开）位置；
○ 具有瞬时型和延时型；
○ 动作时间：瞬时型转换时间小于 80 毫秒；延时型总动作时间在 2~32 秒内可调；
○ 集成化、模块化、体积小、外形美观、具备 0.1~125 安培的电流规格、设置灵活、操作方便、安装
角度灵活、防护等级高；
○ 可提供 3 极或 4 极（4P 或 3P+N）；
;:$144 ○ 使用类别：AC-33B，电动机负载或包含电动机、电阻负载和 30% 以下白炽灯负载的混合负载；
○ 保护完善、控制可靠、信号齐全、可远程控制、组合方式灵活；
○ 符合 GB 标准和 IEC60947 标准规定的电气设计表示方法如图一。

www.zycncps.com • 20
